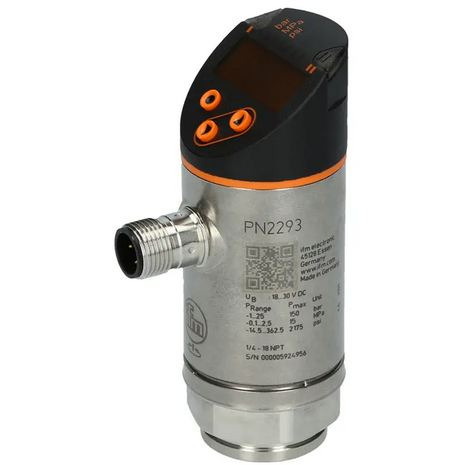

Produkt nowy nie używany. Oryginalnie zapakowany.

Cechy produktu

Liczba wejść i wyjść Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1Zakres pomiarowy

-1...25 bar-14,5...362,5 psi-0,1...2,5 MPa

Przyłącze procesowe połączenie gwintowane 1/4" NPT Gwint wewnętrzny

Aplikacja

Konstrukcja styki pozłacaneElement pomiarowy ceramiczno-pojemnościowe celki pomiaroweAplikacja do aplikacji przemysłowychMedia ciecze i gazyTemperatura medium[°C] -25...80Minimalne ciśnienie niszczące

350 bar5075 psi35 MPa

Wytrzymałość na ciśnienie

150 bar2175 psi15 MPa

Odporność na podciśnienie

-1000 mbar-0,1 MPa

Rodzaj ciśnienia ciśnienie względne; próżniaMAWP (dla aplikacji zgodnych z CRN)

70 bar1015 psi7 MPa

Dane elektryczne

Napięcie zasilania[V] 18...30 DC; (zgodnie z SELV/PELV)Pobór prądu[mA] < 35Min. rezystancja izolacji[MΩ] 100; (500 V DC)Klasa ochrony IIIZabezpieczenie przed odwrotną polaryzacją takCzas rozruchu[s] 0,3Zintegrowana funkcja Watchdog tak

Wejścia / wyjścia

Liczba wejść i wyjść Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść 2Sygnał wyjściowy sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne)Wykonanie elektryczne PNP/NPNLiczba wyjść binarnych 2Funkcja wyjścia normalnie otwarte / zamknięte; (parametryzowalna)Maks. spadek napięcia wyjścia przełączającego DC[V] 2Prąd obciążenia wyjścia przełączającego DC[mA] 250Częstotliwość przełączania DC[Hz] < 500Liczba wyjść analogowych 1Analogowe wyjście prądowe[mA] 4...20; (skalowany 1:5)Maks. obciążenie[Ω] 500Analogowe wyjście napięciowe[V] 0...10; (skalowany 1:5)Min. rezystancja obciążenia[Ω] 2000Zabezpieczenie przed zwarciem takTyp zabezpieczenia przed zwarciem impulsoweZabezpieczenie przed przeciążeniem tak

Zakres pomiaru / nastaw

Zakres pomiarowy

-1...25 bar-14,5...362,5 psi-0,1...2,5 MPa

Wyjście analogowe / dolna wartość

-1...20 bar-14,5...290 psi-0,1...2 MPa

Wyjście analogowe / górna wartość

4...25 bar58...362,5 psi0,4...2,5 MPa

Factory setting / CMPT = 2Punkt przełączania SP

-0,85...25 bar-12...362,5 psi-0,085...2,5 MPa

Punkt resetu rP

-0,95...24,9 bar-13,5...361 psi-0,095...2,49 MPa

Min. różnica między SP a rP

0,15 bar1,5 psi0,015 MPa

W krokach co

0,05 bar0,5 psi0,005 MPa

Status_B High Resolution / CMPT = 3Punkt przełączania SP

-0,84...25 bar-12,2...362,6 psi-0,084...2,5 MPa

Punkt resetu rP

-0,95...24,9 bar-13,7...361,1 psi-0,095...2,49 MPa

Min. różnica między SP a rP

0,11 bar1,5 psi0,011 MPa

W krokach co

0,01 bar0,1 psi0,001 MPa

Dokładność / odchylenie

Dokładność punktu przełączania[% zakresu] < ± 0,4; (Turn down 1:1)Powtarzalność[% zakresu] < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1)Odchyłka od charakterystyki[% zakresu] < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)Odchylenie histerezy[% zakresu] < ± 0,1; (Turn down 1:1)Stabilność długotrwała[% zakresu] < ± 0,05; (Turn down 1:1; na 6 miesiecy)Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] < ± 0,2; (-0...80 °C)Współczynnik temperaturowy zakresu[% na zakres 10 K] < ± 0,2; (-0...80 °C)Uwaga dokładność punktu przełączania, błąd liniowości zgodnie z DNV GL: < ± 1%: < ± 1%

Czasy reakcji

Czas reakcji[ms] < 1,5Programowalny czas opóźnienia dS, dr[s] 0...50Tłumienie wartości procesowej dAP[s] 0...4Tłumienie wyjścia analogowego dAA[s] 0...4Maksymalny czas odpowiedzi wyjścia analogowego[ms] 3

Software / programowanie

Możliwości parametryzacji histereza / okno; normalnie otwarte / zamknięte; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana; wyjście prądowe / napięciowe

Interfejsy

Interfejs komunikacyjny IO-LinkTyp transmisji COM2 (38,4 kBaud)IO-Link Revision 1.1Norma SDCI IEC 61131-9SIO tryb takWymagany typ portu mastera A; (dla niepodłączonego pinu 2 : B)Obsługiwane DeviceID

Typ działaniaDeviceIDFactory setting / CMPT = 2472Status_B High Resolution / CMPT = 3988

Uwaga

Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”

Factory setting / CMPT = 2Profil Smart Sensor: Process Data Variable; Device Identification, Device DiagnosisMin.czas cyklu procesu[ms] 2,3Rozdzielczość IO-Link - ciśnienie[bar] 0,01Dane procesowe IO-Link (cykliczne)

Funkcjadługość bajtuCiśnienie14informacje o przełączaniu binarnym2

Funkcje IO-Link (acykliczne) nazwa przypisana do aplikacji

Status_B High Resolution / CMPT = 3Profil Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)Min.czas cyklu procesu[ms] 3Rozdzielczość IO-Link - ciśnienie[bar] 0,01Dane procesowe IO-Link (cykliczne)

Funkcjadługość bajtuCiśnienie16status urządzenia4informacje o przełączaniu binarnym2

Funkcje IO-Link (acykliczne) nazwa przypisana do aplikacji

Warunki pracy

Temperatura otoczenia[°C] -25...80Temperatura składowania[°C] -40...100Ochrona IP 65; IP 67

Testy / dopuszczenia

EMC

DIN EN 61000-6-2DIN EN 61000-6-3

Odporność na wstrząsy

DIN EN 60068-2-2750 g (11 ms)

Odporność na wibracje

DIN EN 60068-2-620 g (10...2000 Hz)

MTTF[lata] 138Dopuszczenie UL

Dopuszczenie UL numerJ012

Dyrektywa PED Urządzenia Ciśnieniowe dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g] 223,5Obudowa cylindrycznaWymiary[mm] Ø 34 / L = 90,7Materiał stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PCMateriały części w kontakcie z medium stal nierdzewna (1.4404 / 316L); Al2O3 (96 %; ceramika); FKMMin. liczba cykli ciśnienia 100 milionówMoment dokręcający[Nm] > 50; (W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.)Przyłącze procesowe połączenie gwintowane 1/4" NPT Gwint wewnętrznyZintegrowany tłumik nie (można zainstalować)

Wyświetlacze / elementy robocze

Wyświetlacz

Jednostka wyświetlana3 x LED, kolor zielony (bar, psi, MPa)Stan wyjścia2 x LED, kolor żółtyWartość mierzonawyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy

Uwagi

Sztuk w opakowaniu 1 szt.

Połączenie elektryczne

Podłączenie Konektor: 1 x M12; kodowanie: A; Styki: pozłacane

Wiecej na stronie producenta
