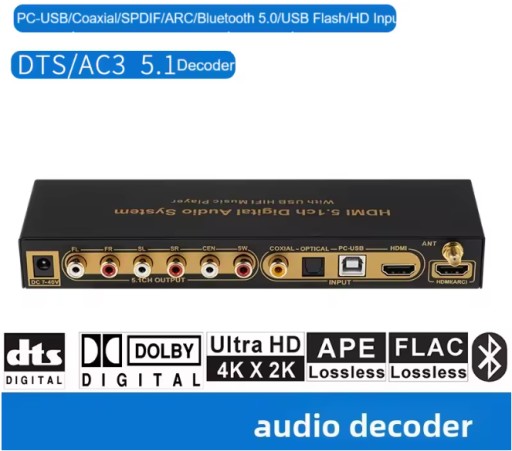

Na sprzedaż nowy HDMI Audio EXTRACTOR 5.1CH z funkcją BT ze zdjęć.
Podłączony tylko raz w celu sprawdzenia czy działa.
W komplecie pilot, kable RCA, kabel USB, dobry kabel HDMI 2.0, zasilacz 12V.

Opis producenta:
Specyfikacja

※ Wersja HD MI: HDMI 2.0b i HDCP2.3

※ Rozdzielczość HD MI: 4Kx2K przy 60 fs, 1080p/1080i/720p/576p/576i/480p/480i przy 24/50/60 fs

※ Szybkość transmisji danych HD MI MAX: 6 Gb/s

※ Sygnał wejściowy i wyjściowy HD MI TMDS: 0,5 ~ 1,5 V p-p (TTL)

※ Sygnał wejściowy i wyjściowy HD MI DDC: 5 woltów p-p (TTL)

※ Odległość przesyłania danych wejściowych i wyjściowych HD MI: <20 m standardowy kabel HDMI AWG26

※ Obsługuje formaty audio: dts, dts-es, dts-wav, ac3, flac, ape, hdcd, aac, mp3, m4a itp.

※ Zakres częstotliwości próbkowania DSP: 24 ~ 192 KHz Zakres szybkości transmisji DSP: 16–24 bity Poziom wejścia cyfrowego: 0,1 ~ 1 V p-p Poziom wyjścia analogowego (1 kHz przy 0 dB): > 1,5 V RMS

※ SNR @ OdB(CCIRZARM):>90dB Odległość Bluetooth:<15m

※ Odległość podczerwieni: <10 m

※ Pasmo przenoszenia: 20 Hz-20 KHz

※ Format zasilacza Wejście: AC100V-240V 50HZ/60HZ, DC12V/500mA

※ Wymiary produktu/opakowania: (dł. x szer. x wys.) 209*70*27/228*150*46 (mm)

※ Waga produktu/opakowania: 370/600(g)

Uwaga: jeśli korzystasz z portu USB, pamięć flash USB wymaga zmiany na format fat32

Instrukcja obsługi

1. Podłącz wszystkie kable sygnałowe przed włączeniem zasilania.Niebieska dioda LED zaświeci się przez około 12 s;

2. Funkcje przycisków:

WEJŚCIE: Krótko naciśnij przełącznik źródła wejściowego (HDMI->ARC->COX->OPT->PC-USB-> BT->USB).(!)Naciśnij długo (co najmniej 3 s), aby przejść do trybu gotowości.

VOL-: Długie naciśnięcie (co najmniej 3 s), aby zmniejszyć głośność; Krótkie naciśnięcie, aby wybrać poprzedni utwór.

VOL+: Długie naciśnięcie (co najmniej 3 s), aby zwiększyć głośność; Krótkie naciśnięcie, aby wybrać następny utwór.

3. Definicje diod LED panelu przedniego:

ZASILANIE: Czerwony. Wskaźnik włączenia zasilania, normalnie włączony;

5.1CH: Niebieski, WŁ. dla trybu wyjściowego 5.1-kanałowego, WYŁ. dla trybu wyjściowego 2.0-kanałowego;

HDMI: niebieski, włączony dla trybu wejścia HDMI;

ARC: niebieski, włączony dla trybu wejścia ARC;

COX: Niebieski.ON dla trybu wejściowego COX;

OPT : Niebieski.ON dla trybu wejściowego OPTI;

PC-USB: Niebieski.ON dla trybu wejścia PC-USB;

BT: Niebieski.ON dla trybu wejścia Bluetooth;

USB 2.0: Niebieski.ON dla trybu odtwarzacza USB;

4. Wyjście HDMI odpowiadające wejściom HDMI.Odtwarzacz płyt USB nie może wyświetlać sygnału na wyjściu HDMI.

Wybór 5.5.1-kanałowy i 2.0-kanałowy:

Tryb 5.1ch: Dioda LED 5.1ch/2.0ch będzie włączona.

Tryb 2.0-kanałowy: Dioda LED 5.1-kanałowa/2.0-kanałowa zgaśnie.FL FR aktywny tylko w trybie 2.0.

6. Umiejętność funkcji ARC:

A.Ustaw telewizor HDTV lub projektor na głośnik zewnętrzny. Wybierz format wyjściowy audio „RAW”.

B. Kabel HD MI musi mieć 19+1 pinów.

C. Urządzenie UD851B wybiera tryb ARC.

7. Nazwa urządzenia Bluetooth to: BT-5.1CH.

8. Funkcja TEST: używana tylko do testowania sygnału dźwiękowego FL/FR/SL/SR/CEN, nie jest to 5.Test 1-kanałowy.

9. Aktualizacja oprogramowania sprzętowego:

Użytkownicy mogą aktualizować oprogramowanie sprzętowe za pomocą dysku USB.

Najpierw skopiuj oprogramowanie do dysku USB i włóż do dekodera, następnie włącz lub uruchom ponownie, odczekaj około 1 minuty, aż zaświeci się niebieska dioda LED.
