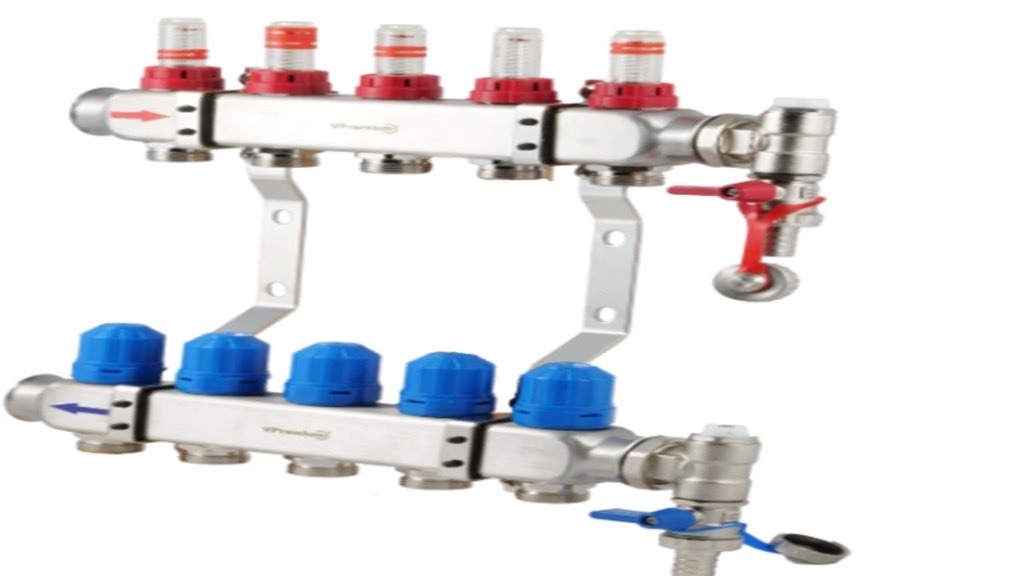

Rozdzielacz ze stali nierdzewnej
Belki rozdzielacza wykonane są ze stali nierdzewnej AISI3044.
Zawory termostatyczne dostosowane są do montażu głowic termoelektrycznych z
podłączeniem M30x1,5.
Rotametry są specjalnie zaprojektowane i przebadane pod kątem precyzyjnych
wskazań faktycznych przepływów.

ZASTOSOWANIE:
• Przeznaczone są do użytku w instalacjach ogrzewania
płaszczyznowego i płaszczyznowo – grzejnikowego, w którym
medium jest woda z ewentualną zawartością
glikolu do 50% (50% roztwór glikolu w wodzie).

DANE TECHNICZNE:
• średnica odejścia: ¾”
• średnica podejścia: 1”
• zakres pomiaru przepływu: 0-3 l/min.
• max ciśnienie robocze: 6 bar
• max temp. robocza: 70˚C

ZESTAW ZAWIERA:
• dwie belki ze stali nierdzewnej
• uchwyty ze stali cynkowanej
• komplet przepływomierzy
• komplet wkładek termostatycznych
• komplet przyłączy do rur ¾” GZ
• sekcja odpowietrzająco - spustowa

*A: wysokość razem z przepływomierzem
B: długość
C: głębokość
**zakres pomiaru przepływu: 0-5 l/min.
KOD L.SEKCJI WYMIARY AxBxC[mm]*
ROP-SN-02_VP 2 SEKCJE 389x169x89
ROP-SN-03_VP 3 SEKCJE 389x219x89
ROP-SN-04_VP 4 SEKCJE 389x269x89
ROP-SN-05_VP 5 SEKCJI 389x319x89
ROP-SN-06_VP 6 SEKCJI 389x369x89
ROP-SN-07_VP 7 SEKCJI 389x419x89
ROP-SN-08_VP 8 SEKCJI 389x469x89
ROP-SN-09_VP 9 SEKCJI 389x519x89
ROP-SN-10_VP 10 SEKCJI 389x569x89
ROP-SN-11_VP 11 SEKCJI 389x619x89
ROP-SN-12_VP 12 SEKCJI 389x669x89
