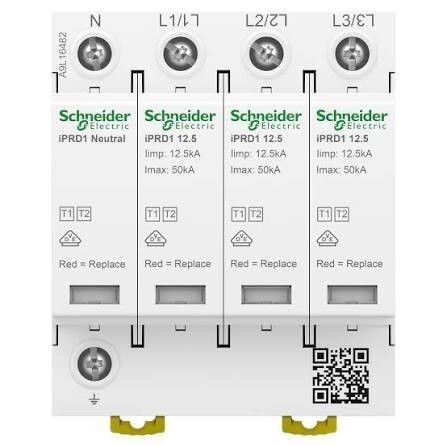

Schneider Electric Ogranicznik przepięć iPRD1 12.5R-T12-3N o numerze referencji A9L16482:

chroni instalacje w budynkach mieszkalnych i małych budynkach komercyjnych przed skutkami bezpośredniego wyładowania piorunowego oraz przed przepięciami łączeniowymi.

ogranicznik typu 1+2.

maksymalny prąd wyładowczy Imax wynosi 50kA

znamionowy prąd wyładowczy In wynosi 20kA

prąd udarowy Iimp wynosi 12,5 kA / biegun.

wyposażony jest we wskaźnik sygnalizujący uszkodzenie wkładki

wkładki są wysuwne co umożliwia ich szybką wymianę

zdalna sygnalizacja uszkodzenia jest możliwa dzięki wbudowanemu stykowi pomocniczemu

możliwy do zastosowania w systemach uziemienia TT i TN-S dzięki odpowiedniej budowie, na którą składa się iskiernik sumujący w torze N-PE oraz warystory w torach L-N

Dzięki zastosowaniu iskiernika sumującego włączanego między przewody N oraz PE jest to uniwersalne rozwiązanie do sieci TN-S oraz TT. Wykorzystuje dużą wytrzymałość iskiernika na prąd udarowy (odpowiadający prądowi pioruna)– 50 kA, dzięki czemu może być stosowany w budynkach o klasie ochrony odgromowej nawet III i IV zgodnie z EN 62305.
Parametry podstawowe:

gama produktów: Acti9

Nazwa produktu: Acti9 iPRD1

Opis biegunów: 3P + N

rodzaj ochronnika przeciwprzep.: sieć rozdziału elektrycznego

skrócona nazwa urządzenia: iPRD1 12.5

system uziemienia: TT

system uziemienia: TN-S

Typ produktu lub komponentu : ochronnik przeciwprzepięciowy

zastosowanie urządzenia: dystrybucja

zdalna sygnalizacja: z

zestaw styków sygnałowych: 1 SD (1 Z/O)
