O przedmiocie

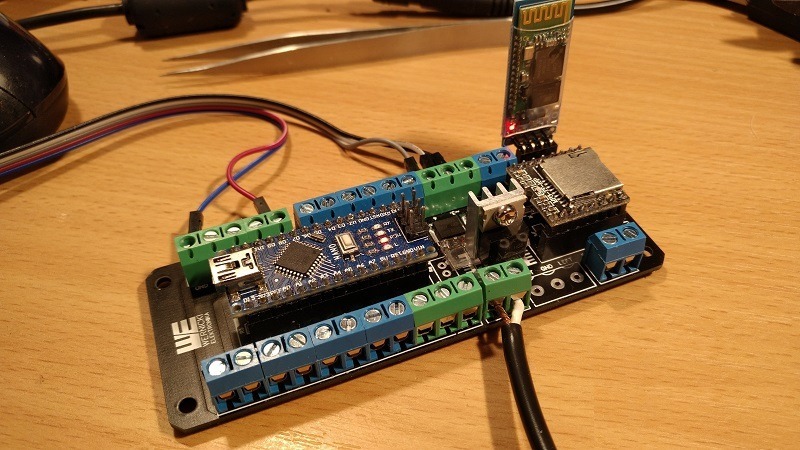

Płytka Game Board Nano v.2 jest oferowana bez elementów.

Ułatwia przygotowanie projektu z użyciem modułu Arduino Nano oraz modułu odtwarzacza mp3 DFplayer Mini.

Płytka oferuje możliwość zainstalowania poniższego wyposażenia:
- moduł Arduino Nano
- moduł mp3 DFplayer Mini
- stabilizator napięcia 5V dla DFplayer oraz SPI, i2C
- moduł komunikacyjny np. Bluetooth HC-06
- tranzystory n-mosfet dla 2 kanałów wyjściowych
- transoptory dla 2 kanałów wejściowych(D2,D3) jak dla enkodera
- potencjometr wieloobrotowy dla wejścia analogowego(A7)

Płyta jest wyposażona w pola lutownicze z rozstawem 5,08mm co umożliwia montaż bezpośredni okablowania lub przylutowanie złącz śrubowych ARK albo złącz wsuwanych. Dostępne są wszystkie porty Arduino Nano wraz z odpowiednimi opisami oraz pogrupowane tak aby ułatwić ich używanie.

Dla portu SPI oraz i2C dodatkowo doprowadzone są linie zasilające z stabilizatora.

Z modułu MP3 wyprowadzone są zarówno port do podłączenia głośnika jak również osobno sygnały lewego i prawego kanału, które zostały wyposażone w obwody sumatora umożliwiające równoległe spięcie wielu płytek do jednego wzmacniacza.

Dokumentację znajdziesz w dziale [Dokumentacja] na stronie internetowej https://wernicki.eu/

  • Stan: Nowy
  • Stan: Nowy
