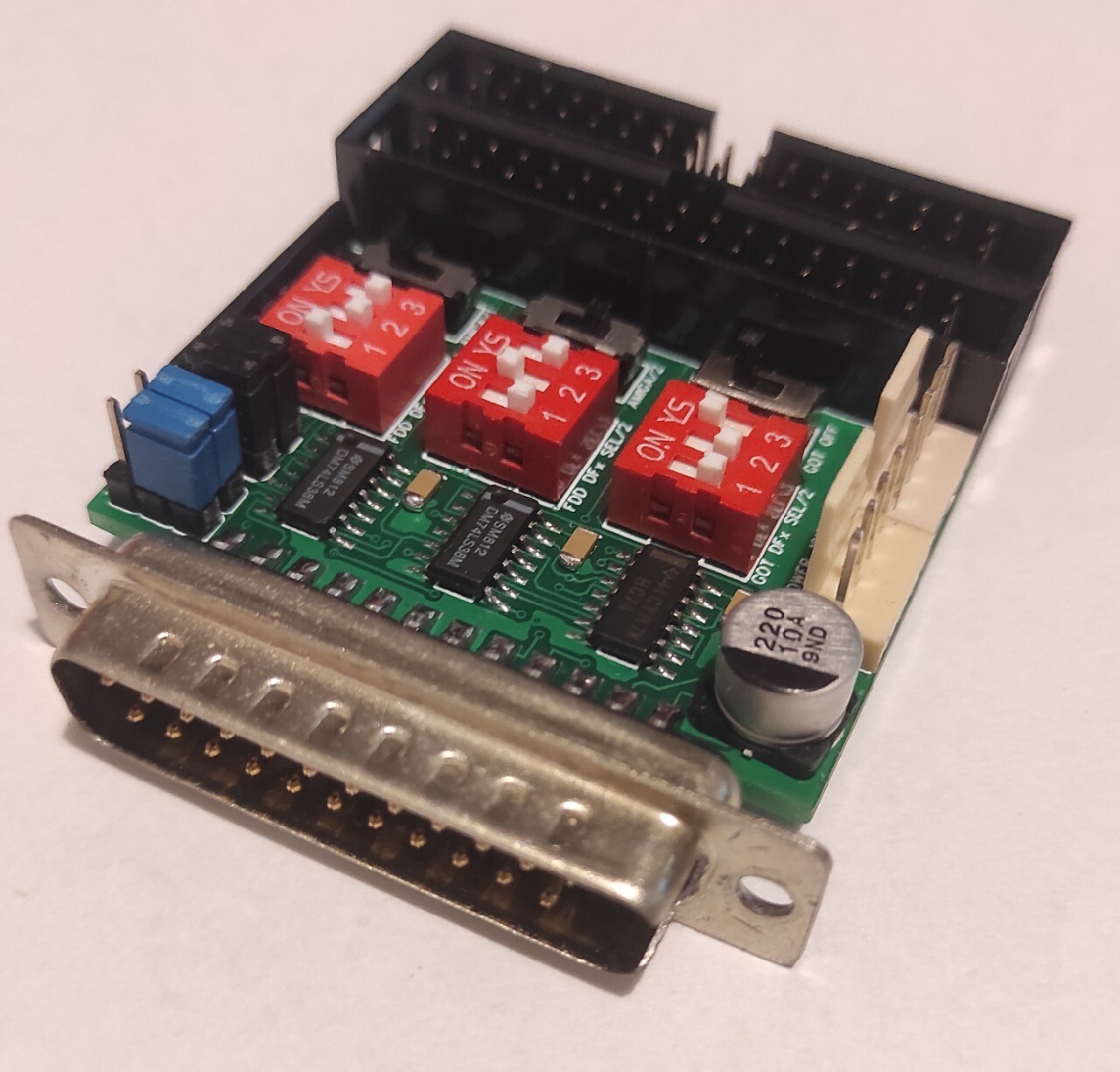

AMIGA 500/600/1200/CDTV- DISK DRIVE INTERFACE Interfejs zewnetrznej stacji dysków do Amigi. Pozwala podłączyć do wyjścia disk drive stacę dysków PC, Stację Amigową, przerobioną od PC oraz emulator stacji typu GOTEK. Możliwe jest również podłączenie stacji PC FDD+gotek na jednej taśmie w porcie nr 2.

Maksymalnie można podłączyć 3 napędy, czyli dwie mechaniczne stacje dysków + GOTEK.

Możliwe konfiguracje:

1(fdd PC/Amiga/gotek) - 2(pusty)

1(pusty) - 2(fdd PC/Amiga/Gotek)

1(pusty) - 2(fdd PC+Gotek)

1(fdd PC) - 2(fdd amiga/gotek)

1(fdd Amiga/gotek) - 2(fdd PC)

1(fdd Amiga/gotek ) - 2(fdd PC+gotek)

1(fdd PC) - 2(fdd PC+gotek)

Przy podłączeniu stacji PC+gotek w porcie nr 2 nalezy: -

1. przestwic zworke w goteku na S0. -

2. przypisać cyfry napędów za pomocą dipswitch'a

3. - przełącznikiem należy włączyć obsługę goteka.

4. - podłączyć taśmę zgodnie z oznaczeniem.

Przypisane cyfry napędów nie moga się pokrywać.

Przy podłączeniu tylko 1 napędu w porcie nr 2, przełączniki na dipswitch'u od goteka powinny byc w dole oraz przełącznik ustawiony na 'off'( w dole)

Interfejs umożliwia kopiowanie i uruchamianie gier i programów z zewnętrznych napędów. Należy pamietać, że niektóre gry odwołują się do stacji DF0 i nie można ich uruchomić z zewnetrznej stacji dysków. W takim przypadku potrzebny jest fizyczny bootselector. Bootowanie z zewnetrznej stacji bez fizycznego bootselectora mozliwe jest od kickstartu 2.0 w górę (BootMenu przy przytrzymaniu dwóch klawiszy myszki przy starcie komputera) Konfiguracja odbywa się za pomocą przełączników. W amidze CDTV będą to odpowiednio napędy DF0, DF1,DF2.

Jeżeli nie przypiszemy żadnej cyfry, napęd nie będzie widziany przez system.

Stacje widziane są w systemie jako stacje 880KB, bez względu na to, jakiego rodzaju napęd podłączymy (DD/HD)

Wszelkie manipulacje przy przełącznikach, podłączanie, odłączanie należy przeprowadzać przy wyłączonym komputerze.

Długość taśmy oraz przewodu zasilającego ok 50cm.

Posiada przerobione złącze db25

W zestawie:

Interfejs

1x Taśma 2x34pin

1x Taśma 3x34pin

2x Przewod zasilający

Przetestowane na A1200 (wb3.1, programy kopiujące, dyski Ndos) na stacjach Alps, Sony, Samsung, Teac. Mogą się zdarzyć przypadki, że przy starcie komputera napędy nie zostaną od razu wykryte w bootmenu- Należy wtedy zresetować komputer.
