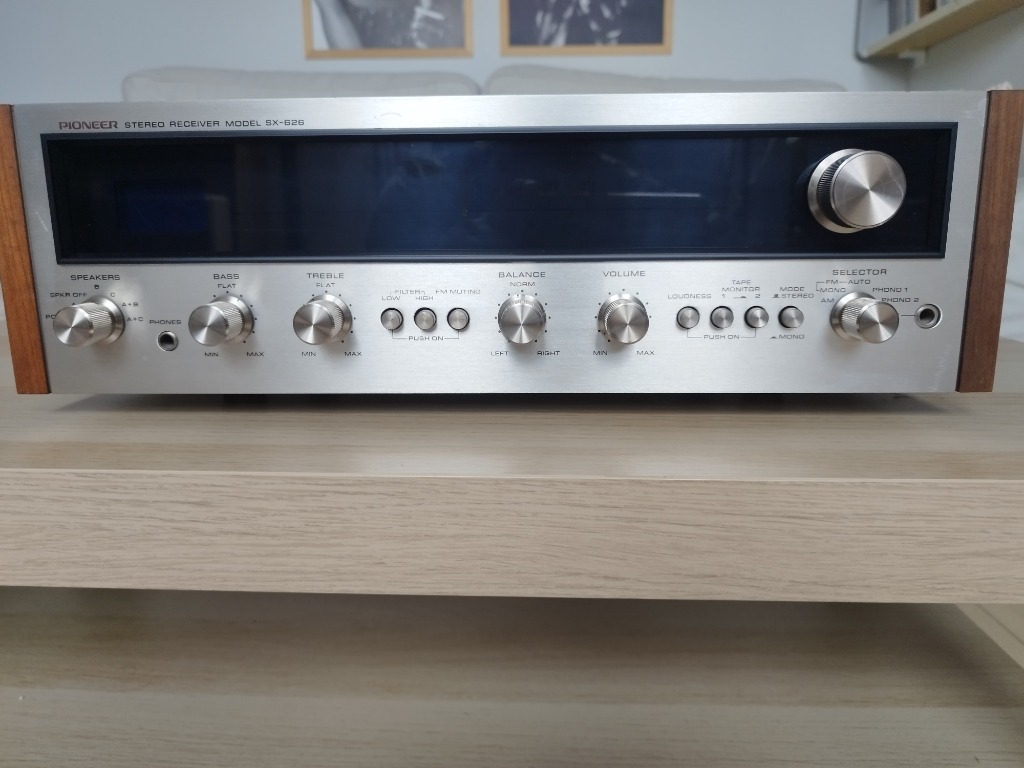

Urządzenie w bardzo dobrym stanie technicznym i wizualnym. Niewielkie ryski widoczne na zdjęciach.

Znakomity model w swojej klasie. Gra bardzo dobrze z przyjemną barwą dźwięku.

• Producent: Pioneer

• Model: SX-626

Typ: Odbiornik

• Lata produkcji: 1972 - 1974

• Wyprodukowano w: Japonii

• Kolor: front srebrny, szafka drewniana

• Zdalne sterowanie: nie

• Pobór mocy: 170 W

• Wymiary: 450 x 145 x 360 mm (szer. x wys. x gł.)

• Waga: 9,9 kg

• Cena początkowa ok.: 1320 DM

Znajomości

• Liczba wejść:

  • Gramofon MM 1, 2: 2,5 mV / 45 kOhm.

  • Mikrofon (gniazdo 6,3 mm): 2,2 mV / 22 kOhm

  • Aux: 200 mV, 100 kOhm

  • Taśma 1, 2 Odtwarzanie: 200 mV / 70 kOhm

  • Odtwarzanie taśmy (DIN): 200 mV / 70 kOhm

Wejście główne: 500 mV / 60 kOhm (1 kHz, sinus)

• Antena (FM: 75, 300 Ohm, MW: 300 Ohm).

• Liczba wyjść:

  • Nagrywanie taśmy 1, 2: 200 mV

Taśma (DIN): 35 mV Pre Out: 500 mV, 3 V maks.

• Słuchawki (gniazdo 6,3 mm)

  • 3 pary głośników

Dane techniczne

<em>Wzmacniacz</em>

• Moc ciągła (przy zniekształceniu):

  • 8 omów: 2x 27 W

4 omy: 2x 30 W

• moc dynamiczna:

  • 8 omów: 76 W

  • 4 omy: 110 W

• Całkowite zniekształcenie harmoniczne: < 1%

• Współczynnik tłumienia: 40 (8 Ohm, 1 kHz)

• Odpowiedź częstotliwościowa:

  • Gramofon, RIAA: 20 - 20'000 Hz

  • Wysoki poziom: 7 - 80'000 Hz, ± 1 dB

Stosunek sygnału do szumu:

• Gramofon, RIAA: 85 dB

  • Wysoki poziom: 95 dB

• Kontrola tonu:

  • Bas: ± 10 dB przy 100 Hz

Wysokie tony: ± 10 dB przy 10 kHz

• Głośność: + 10 dB przy 100 Hz, +6 dB przy 10 kHz

• Poddźwiękowy: - 8 dB przy 50 Hz, - 6 dB / oktawę

• Filtr wysoki: - 9 dB przy 10 kHz, - 6 dB / oktawę

• Niemy:

<em>Tuner</em>

• Odbiór: FM, MW

• Częstotliwości:

  • Częstotliwość: 88-108 MHz

  • Częstotliwość średnia: 525 - 1605 kHz

• Czułość wejściowa:

  • FM: 2,0 µV

Napięcie znamionowe: 10µV

• Wszystkie inne specyfikacje dla VHF

• Pasmo przenoszenia: 20 - 15'000 Hz, + 0 dB, - 1 dB

Współczynnik zniekształcenia:

• FM: < 0,4% (mono), < 0,5% (stereo)

• Stosunek sygnału do szumu: 70 dB (FM), > 50 dB (AM)

• Separacja kanałów: > 40 dB (1 kHz)

• Selektywność:

  • FM: > 70 dB

AM: > 30 dB

• Wybór trybu wspólnego: 2,5 dB

• tłumienie niepożądane: > 90 dB (98 MHz)

• Tłumienie częstotliwości obrazu:

  • FM: > 80 dB (98 MHz)

  • AM: > 80 dB (1000 kHz)

• Tłumienie IF:

  • FM: > 100 dB (90 MHz)

  • AM: > 70 dB

• Tłumienie AM: 50 dB
