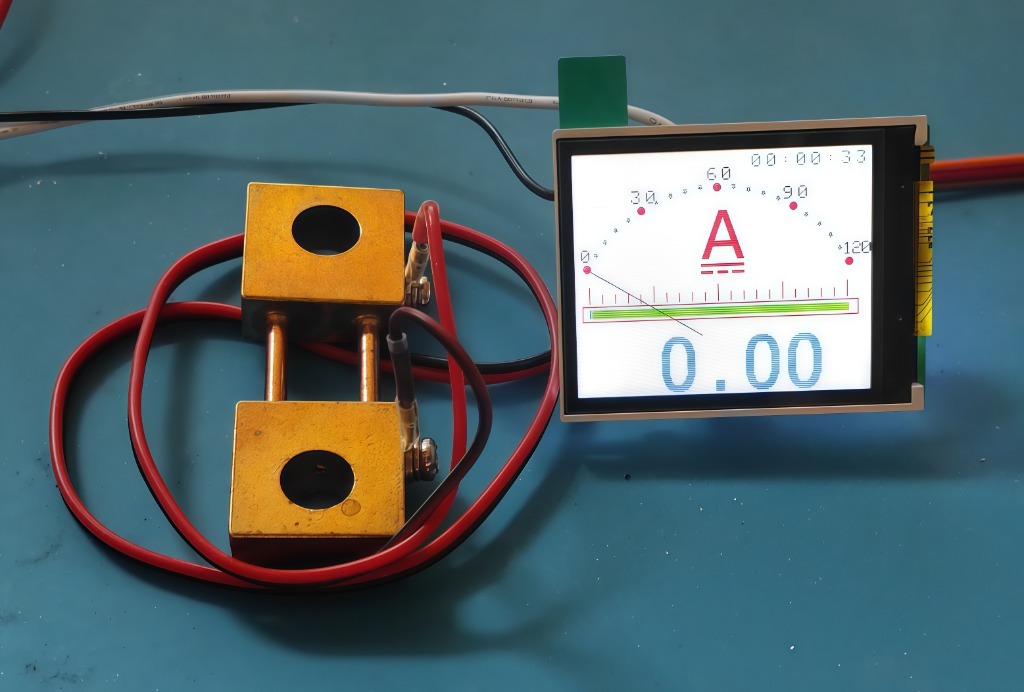

Cyfrowy amperomierz wskazówkowy 0-120A DC z wyświetlaczem TFT 1,8".
Wymiary: 45 x 34 x 10 mm.
Jeśli chcesz zobaczyć, jak działa amperomierz, napisz do mnie.
Wyślę link do filmu.
W PRZYPADKU ZAKUPU WIĘKSZEJ ILOŚCI CENA PODLEGA NEGOCJACJI!
Wyświetla 3 wartości prądu:
1) strzałka (prąd średni);
2) wskaźnik suwakowy (prąd chwilowy);
3) wyświetlacz cyfrowy z rozdzielczością 10 mA (od 0,00 do 120,00 A) dla amperomierza 120 A.
Amperomierze poniżej 100 A wyświetlają 3 miejsca po przecinku (od 0,000 do XX,000 A).
Wyświetlacz pokazuje również czas pracy w formacie HH:MM:SS.
Amperomierz jest podłączony czterema przewodami:
czarny do ujemnego (GND)
biały do dodatniego (5-20V) bieguna zasilania amperomierza (najlepiej 5-9V)
oddzielny czerwony i czarny do bocznika prądowego.
Jeśli podłączysz te przewody do bocznika nieprawidłowo, amperomierz nie pokaże zmierzonego prądu. Należy je po prostu zamienić miejscami.
Pobór prądu przez urządzenie wynosi ~20 mA
6 sposobów podłączenia (patrz rysunek):
1) Amperomierz jest podłączony w obwodzie zasilania minusowego. Napięcie mierzonej baterii: 0-200V.
Zasilanie amperomierza z oddzielnego źródła: 5-24 V (najlepiej 5-9 V).
2) Amperomierz jest podłączony do ujemnego obwodu zasilania. Napięcie mierzonego akumulatora: 0-28 V.
Amperomierz jest zasilany z tego samego źródła.
3) Amperomierz jest podłączony do dodatniego obwodu zasilania. Napięcie mierzonego akumulatora: 0-26 V.
Zasilanie amperomierza z oddzielnego źródła: 5-24 V (najlepiej 5-9 V).
4) Amperomierz jest podłączony do obwodu zasilania plus. Napięcie mierzonego akumulatora: 0-26 V.
Amperomierz jest zasilany z tego samego źródła.
5) Amperomierz jest podłączony do ujemnego obwodu zasilania. Kilka mierzonych akumulatorów jest połączonych szeregowo: 0-200 V.
Amperomierz jest zasilany z pierwszego akumulatora, jeśli akumulator ma napięcie 12 V. Jeśli baterie mają napięcie 3 lub 4,2 V, amperomierz powinien być zasilany z drugiej baterii.
6) Amperomierz jest podłączony do obwodu zasilania plus. Kilka mierzonych akumulatorów jest połączonych szeregowo o łącznym napięciu nieprzekraczającym 24V.
Amperomierz jest zasilany z pierwszego akumulatora, jeśli ma on napięcie 12V. Jeśli akumulatory mają napięcie 3 lub 4,2 V, amperomierz musi być zasilany z drugiego akumulatora.
Można również kupić amperomierze i inne mierniki prądu (od 1A do 200A). Istnieją również woltomierze DC dla 10, 20, 40, 60, 80, 120, 200A.
Daj mi znać, którego potrzebujesz.
