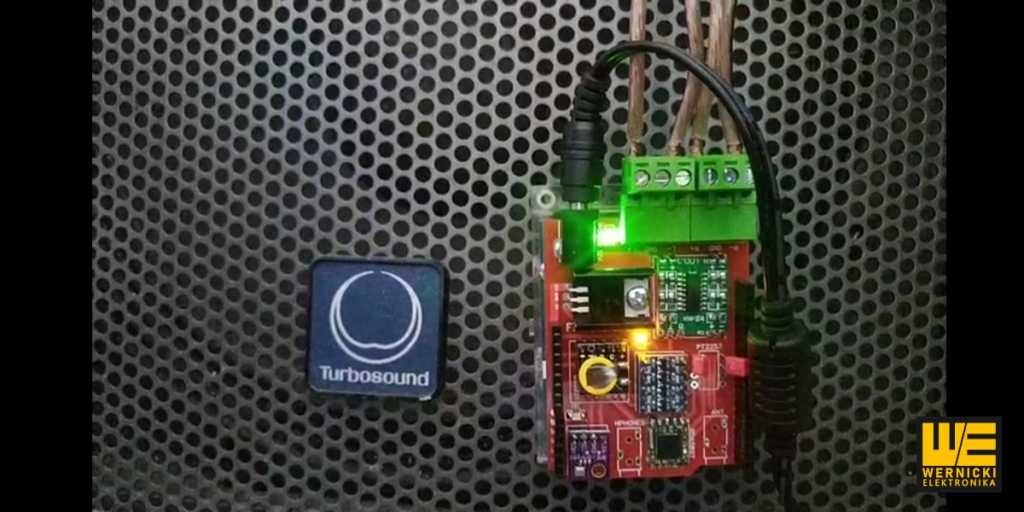

Oferta obejmuje zarówno pierwszą wersję(czerwoną) płytki jak i nowszą drugą wersję płytki(niebieską widoczną na wizualizacji jako zielona płytka).
Oferowana tutaj płytka drukowana bez elementów, jest nakładką na Arduino UNO. Pasuje także do mojej płytki: Power UNO wyśmienicie uzupełniającej zestaw.
Można posłuchać jak gra https://www.youtube.com/watch?v=4VgRL7hfDP8
Nakładka umożliwia współpracę z poniższymi komponentami:
- cyfrowe radio FM TEA5767 lub RDA5807
- cyfrowy potencjometr PT2257
- wzmacniacz klasy D o mocy 2x3W
- pamięć EEPROM na i2C np. AT24C256
- moduł RTC z pomiarem temperatury DS3231
- moduł pomiaru temperatury, wilgotności i ciśnienia BME280
niebieska wersja posiada dodatkowo:
- potencjometr do miksowania sygnału z radia i z Arduino
- możliwość montażu PT2257 w wersji TH lub SMD
- dodatkowe kondensatory na zasilaniu dla wzmacniacza audio
- możliwość montażu przetwornicy mini360 lub innego stabilizatora
Nakładka Radio UNO posiada możliwość zamontowania stabilizatora 7805 do zasilania wzmacniacza lub miniaturowej przetwornicy kompatybilnej z wymiarami obudowy TO220.
Płytka może posłużyć np. do zbudowania własnego zegara z budzikiem, który będzie budził poprzez włączenie radia lub dzięki nakładce Power UNO włączy inne urządzenia. Można również prezentować dane pomiarowe po podłączeniu modułu z wyświetlaczem LCD lub OLED.
Płytka prawidłowo współpracuje z nakładką LCD Keypad Shield firmy DFRobot.
Schematy obu wersji płytki są dostępne na stronie z dokumentacją serwisu wernicki.eu
