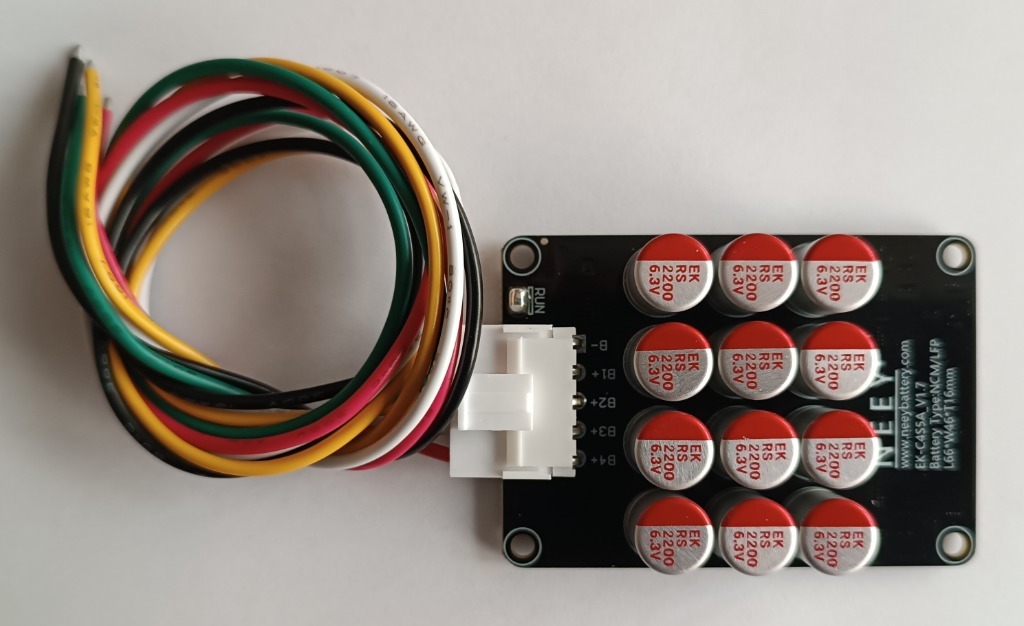

Balanser aktywny z prądem balansowania od 0 do 5A, do pakietów Lifepo4 , Lipo , Li-ion.

Przeznaczony do baterii o pojemności do 300 Ah.

1. Balanser

2. Przewody AWG 18 z wtykiem

Użycie balansera aktywnego powoduje , że w trakcie pracy : ładowania , rozładowania czy spoczynku równoważone jest napięcie na poszczególnych ogniwach w pakiecie.

Ten typ balansera może być używany w pakietach w których zamontowany jest BMS . Nawet jak BMS ma własny balanser pasywny ,nie koliduje to z tym aktywnym balanserem ,po prostu balans będzie skuteczniejszy i szybszy.

UWAGA : Podczas instalowania balansera ,najpierw należy podłączyć prawidłowo przewody do pakietu , dopiero po tej czynności podpiąć płytę balansera. Prawidłowe podłączenie przewodów jest warunkiem bezwzględnie koniecznym. Nieprawidłowe podłączenie spali układ.

Schematy podłączenia są na załączonych zdjęciach w układach 4S i 3S.W przypadku 3S jednen przewód pozostaje wolny ( nie podłączamy)

Wersja Li-ion/Lifepo4 /Lipo

1, napięcie początkowe balansu: 3.0V-4.2V

2, napięcie zakończenia równowagi: 2.9V (do stanu uśpienia podnapięciowego)

3, maksymalny prąd równowagi: cały błąd grupy wynosi 0.1V1A; 0.5V3.5A; 1.0V5.5A (18awg 30CM tester do kabli)

6, nie jest wymagane zewnętrzne zasilanie, a wewnętrzny transfer energii akumulatora służy do przesyłania i cały zestaw akumulatorów w równowadze.

7, temperatura  pracy: 0-60 stopni

Oryginalna nowa ultra-niska rezystancja wewnętrzna MOS,

Prąd wyrównujący od 0 do 5A , im bardziej zbalansowany akumulator, tym mniejszy prąd,  tryb prądu uśpienia jest mniejszy niż 0,1 ma, dokładność napięcia równowagi mieści się w granicach 5mv!

Prąd spoczynkowy wynosi około 12 mA.

W przypadku podnapięciowej ochrony przed uśpieniem napięcie zatrzyma się automatycznie, gdy napięcie jest niższe niż 3.0V, a zużycie energii w trybie czuwania jest mniejsze niż 0,1 ma.
