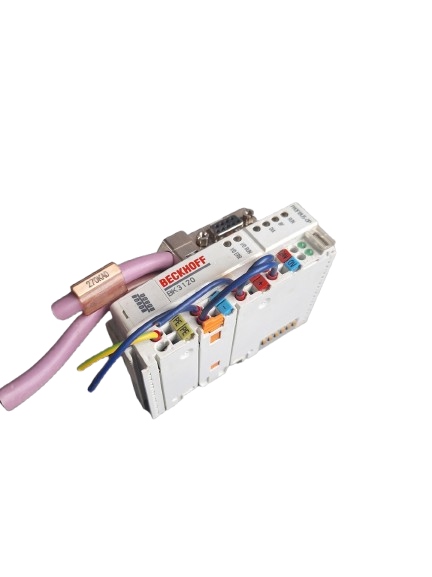

Beckhoff BK3120 to wysokowydajny sumator magistrali (Bus Coupler) łączący system modułowych terminali wejść/wyjść Beckhoff z siecią PROFIBUS DP. Urządzenie to pełni rolę jednostki centralnej w rozproszonym węźle I/O, zarządzając komunikacją pomiędzy nadrzędnym sterownikiem (Master) a podłączonymi modułami serii KL. Dzięki kompaktowej budowie i wysokiej niezawodności, BK3120 jest jednym z najczęściej wybieranych rozwiązań do integracji rozproszonych sygnałów w standardzie PROFIBUS.

Dane techniczne

• Producent: BECKHOFF

• Typ urządzenia: Sumator magistrali (Bus Coupler)

• Protokół: PROFIBUS DP (zgodny z EN 50170)

• Szybkość transmisji: od 9,6 kbit/s do 12 Mbit/s (automatyczne rozpoznawanie)

• Interfejs magistrali: Gniazdo D-Sub, 9-pinowe

• Liczba terminali magistrali: do 64 (z rozszerzeniem do 255)

• Zasilanie: 24 V DC (-15% / +20%)

• Prąd zasilania K-bus: 1750 mA (maksymalny prąd dla modułów)

• Izolacja galwaniczna: 500 V (pomiędzy K-bus a magistralą PROFIBUS)

• Adresowanie: 2 przełączniki obrotowe (zakres adresów 0–99)

• Sygnalizacja: Diody LED (Power, K-bus error, Configuration error, PROFIBUS status)

• Montaż: Szyna DIN 35 mm

• Stopień ochrony: IP20
