BTR KRA-F8/21 to moduł interfejsowy, najprawdopodobniej typu przekaźnika półprzewodnikowego (SSR - Solid State Relay) lub modułu optoizolacyjnego, przeznaczony do separacji sygnałów sterujących i wykonawczych w systemach automatyki przemysłowej. Urządzenie to, wyprodukowane przez firmę BTR (prawdopodobnie BTR NETCOM, obecnie część Belden Inc.), jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności w aplikacjach, gdzie konieczna jest izolacja galwaniczna między obwodami sterującymi a obciążeniem.

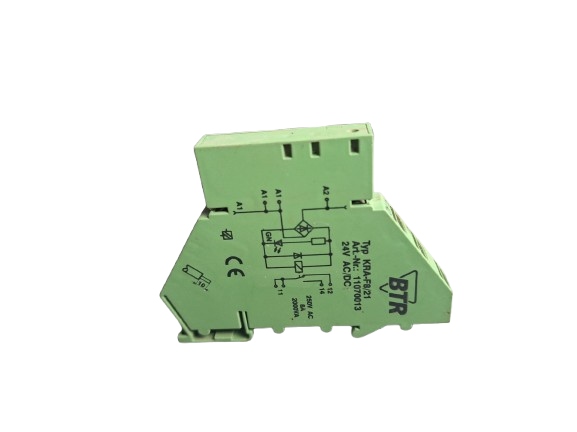

Dane Techniczne (potwierdzone na etykiecie produktu):

• Producent: BTR

• Typ: KRA-F8/21

• Nr. Art. (Numer Artykułu): 11070013

• Napięcie Sterujące (Control Voltage): 24V AC/DC (Moduł jest sterowany zarówno napięciem przemiennym, jak i stałym o wartości 24V).

• Napięcie Obciążenia (Load Voltage): 250V AC (Maksymalne napięcie, jakie może być przełączane po stronie obciążenia).

• Prąd Obciążenia (Load Current): 8A (Maksymalny prąd, jaki może być przełączany przez moduł).

• Moc Łącznikowa (Switching Capacity): 2000VA (Maksymalna moc pozorna, jaką moduł jest w stanie przełączyć, obliczona jako 250V * 8A).

• Konfiguracja: Na schemacie widoczne są wewnętrzne połączenia sugerujące przekaźnik półprzewodnikowy z diodą LED sygnalizującą stan pracy. Wskazuje na wejście A1/A2 oraz wyjście 11/12/14, typowe dla przekaźników z jednym stykiem zwiernym (NO - Normally Open) lub jednym przełącznym.

• Montaż: Przystosowany do montażu na szynie DIN (widoczne klipsy montażowe na obudowie).

• Certyfikaty: CE (Conformité Européenne), potwierdzające zgodność z europejskimi normami bezpieczeństwa i środowiskowymi.
