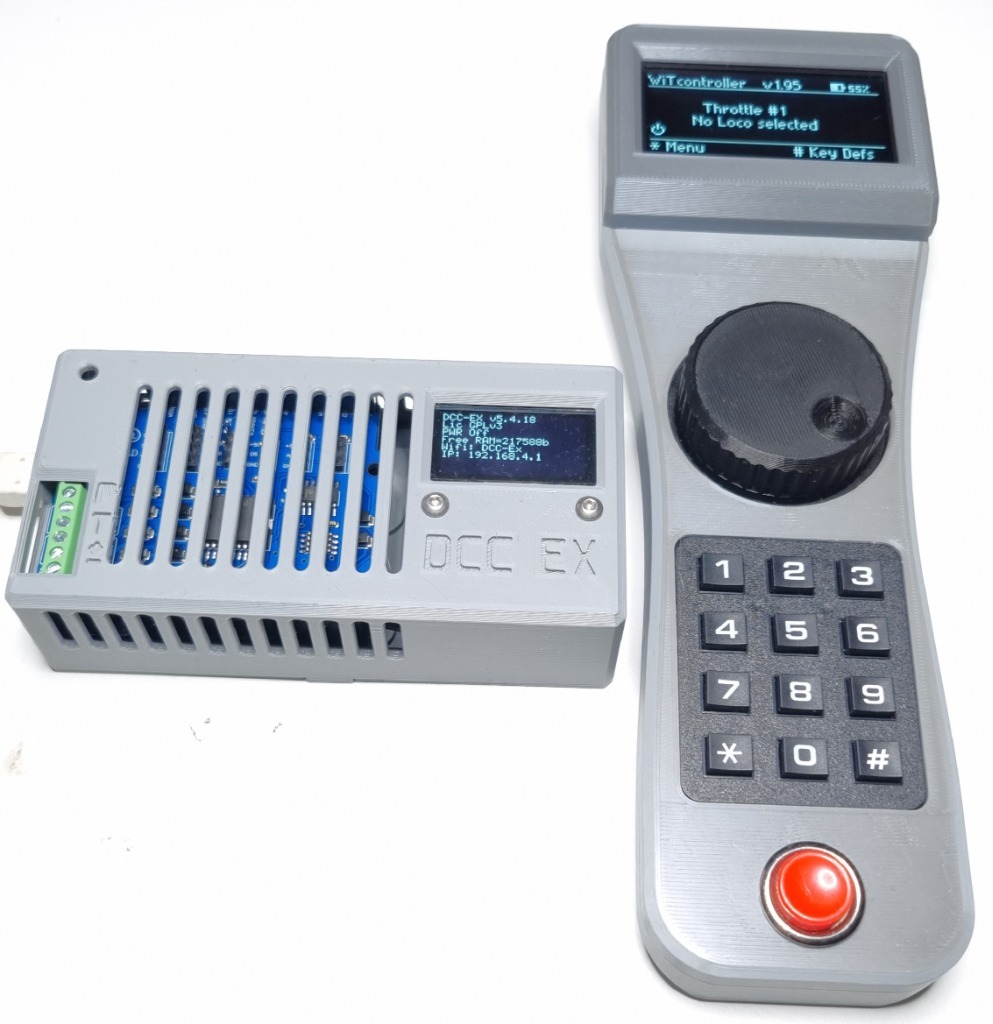

Nowoczesna centralka DCC, którą zbudowałem w wersji opartej na ESP32 i Arduino Motor Shield. To w pełni funkcjonalna, open-source'owa centralka DCC, która nie ustępuje możliwościami innym, kosztującymi kilkukrotnie więcej rozwiązaniom .
Zbudowałem jednostkę używając następujących elementów:
Moduł ESP32-WROOM-32 zamontowany na płytce o formacie UNO ze złączami typu UNO R3
Moduł sterowania Arduino Motor Shield REV3 z wbudowaną ochroną przed zwarciem, przeciążeniem prądu i napięcia
Wyświetlacz OLED 1.3"
Bezprzewodowy kontroler fizyczny z ESP-32, 2.42-calowym wyświetlaczem OLED, pokrętłem i przyciskiem “Awaryjny Stop” oraz 2000mAh akumulatorem ładowanym przez port USB C
Oprogramowanie: Ostatnia stabilna wersja EX-CommandStation, w pełni skonfigurowana do bezpośredniego użycia; wystarczy podłączyć zasilacz i szyny, a urządzenie jest gotowe do pracy.
Kluczowe parametry:
Maksymalny prąd wyjściowy: 1.5A ciągły - wystarczy dla większości domowych układów
Obsługa do 6 lokomotyw jednocześnie
Programowanie CV na torze programowania i głównym
WiFi wbudowane - bezprzewodowe sterowanie z telefonu lub tabletu przez popularne, bezpłatne aplikacje jak JMRI, Engine Driver lub WiThrottle. Można korzystać ze starych telefonów lub tabletów z Androidem/iOS, bez karty SIM
Bezprzewodowego kontroler fizyczny z 2.42-calowym wyświetlaczem OLED, pokrętłem i przyciskiem “Awaryjny Stop” oraz 2000mAh akumulatorem ładowanym przez port USB C
Dlaczego warto?
Cena - ułamek kosztu komercyjnych centralki
Gotowe do użycia - zaprogramowane i przetestowane
Nowoczesność - sterowanie przez WiFi bez dodatkowych modułów/przewodów
Wsparcie - światowa społeczność + pomoc po polsku
