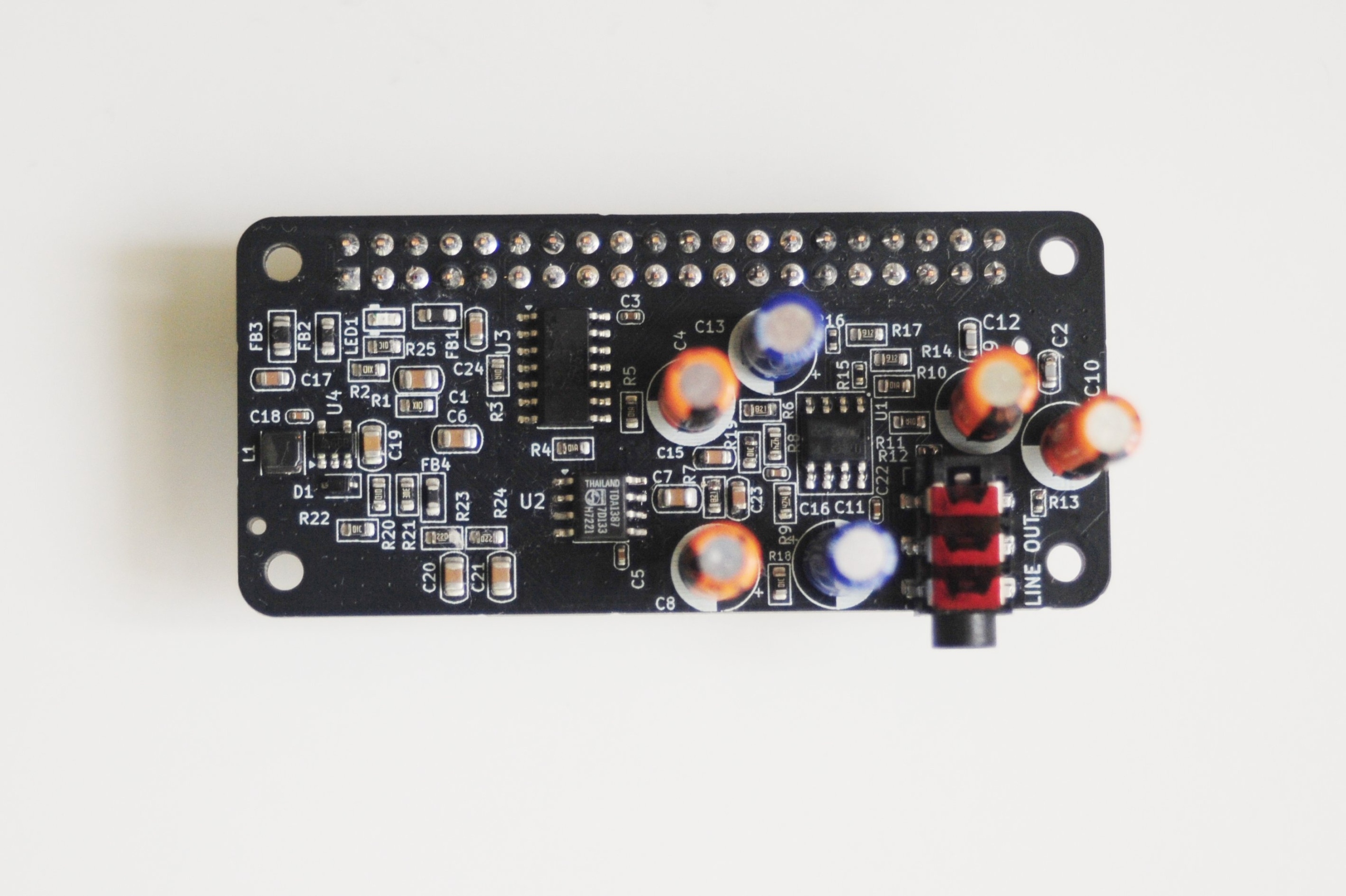

DAC audio NOS do Raspberry Pi oparty na klasycznym 16-bitowym przetworniku Philips TDA1387. Moduł ma format HAT/uHAT i współpracuje z Raspberry Pi przez interfejs I²S.
TDA1387 pracuje tutaj bez oversamplingu, w trybie NOS. Konwersja prąd–napięcie I/V wykonywana jest pasywnie bezpośrednio na rezystorze — wzmacniacz operacyjny nie pracuje jako aktywny konwerter I/V.
Takie rozwiązanie pozwala uzyskać niższe zniekształcenia intermodulacyjne IMD (rezystor jest elementem linowym) w porównaniu z aktywną konwersją I/V, kosztem większego udziału szumu napięciowego. Jest to mój świadomy kompromis projektowy pomiędzy liniowością toru a poziomem szumu w celu uzyskania lepszego brzmienia.
Sam TDA1387 to 16-bitowy, przetwornik multibit Philipsa typu CC-DAC oparty o kalibrowane źródła prądowe. (koncepcyjnie bardzo bliski R2R), Pracujący tutaj w trybie NOS, bez oversamplingu. Dzięki temu zachowany jest charakterystyczny efekt ZOH i brzmienie wyraźnie inne od większości współczesnych przetworników Delta-Sigma.
Najważniejsze cechy:
• klasyczny Philips TDA1387
• 16-bitowy multibit CC-DAC
• praca NOS bez oversamplingu
• format uHAT dla Raspberry Pi
• pełne wyjście liniowe około 2 Vrms
• niewielkie wymiary i prosta integracja z Raspberry Pi
• praca po I2S do 192Kbit czyli mozna słuchać gęste pliki z Tidala bez dodatkowego wymuszonego upsamplingu jak to ma miejsce w chipach Delta Sigma
Sterowniki są dostępne w niemal każdej implementacji streamera RPi np. Volumio, piCorePlayer itd. wybieramy HiFiBerry DAC Zero/MiniAMP albo pozycję opisaną jako Generic/simple TI5102 DAC.
Gniazdo wyjściowe jest wyjściem liniowym i nie jest przeznaczone do bezpośredniego podłączania słuchawek. Podłączamy je do wzmacniacza.
Przy zastosowaniu dobrej jakości zasilania liniowego Raspberry Pi całość potrafi zagrać bardzo dobrze i stanowi ciekawą, niedrogą alternatywę dla współczesnych DAC-ów. ( Np. można zobaczyć jak brzmi DAC pracujący w trybie NOS bez wydawania pieniędzy na Fiio R2R. )
Konstrukcja nie jest typowym rozwiązaniem spotykanym w tanich modułach, w których wiele układów TDA1387 łączy się równolegle wyłącznie w celu zwiększenia prądu wyjściowego i psując jego parametry. Tutaj nacisk został położony na wykorzystanie charakteru pojedynczego TDA1387 w przemyślanym układzie.
Polecam szczególnie osobom, które chcą przekonać się, jak brzmi klasyczny DAC NOS Philipsa oparty na źródłach prądowych, bez konieczności kupowania drogiego przetwornika vintage R2R.
Ten DAC jest moim własnym projektem zrobionym na własne potrzeby. Wiec jest okazja kupić coś czego w sklepie się nie kupi. Zrobiłem kilka sztuk, część sprzedaje aby zwrócić sobie koszty projektu.
