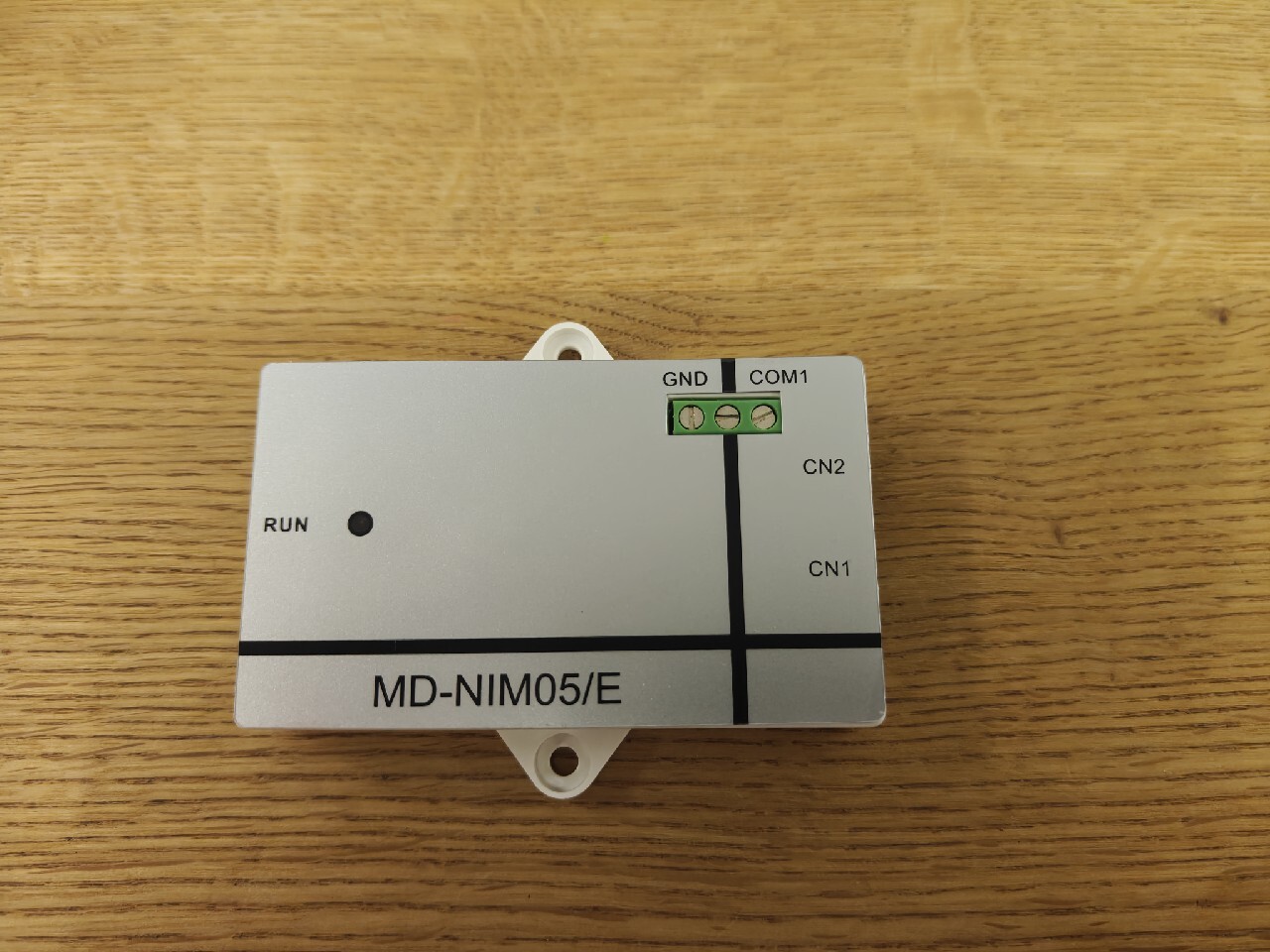

MODUŁ INTERFEJSU KLUCZA KARTY HOTELOWEJ: RDCX / MD-NIM05

DryContact RDCX jest przeznaczony głównie dla systemów hotelowych interfejsu kart hotelowych. Oferuje

inteligentny sposób oszczędzania energii i zarządzania klimatyzatorami.

1. OKABLOWANIE

Po włożeniu karty, aby uruchomiony został ponownie klimatyzator styk COM i GND powinien się zewrzeć.

System czytnika karty powinien wysłać sygnał do styku COM i GND. Po zwarciu portu COM i GND zostanie

wysłany sygnał włączenia do jednostki wewnętrznej; Jeśli porty COM i GND są rozwarte, wyśle sygnał

wyłączania do jednostki wewnętrznej.

DryContact RDCX / MD-NIM05 może być podłączony do sieci zarządzania interfejsem kart hotelowych DC 5V.

Schemat okablowania powinien wyglądać w następujący sposób.

Opis:

• DryContact RDCX / MD-NIM05 może współpracować ze sterownikiem przewodowym klimatyzatora.

• Możliwe jest korzystanie z pilota bezprzewodowego klimatyzatora.

• Posiada wbudowaną funkcję automatycznego restartu, sterowanie RDCX / MD-NIM05 nie wpływa na funkcję automatycznego restartu jednostki wewnętrznej.

• Wystarczy podłączyć RDCX do portu modułu WiFi (Network module port) który znajduje się na PCB (płytce elektrycznej) jednostki wewnętrznej.

• Po podłączeniu portu COM i GND zostanie wysłany sygnał włączenia do jednostki wewnętrznej; gdy port

COM i GND są rozwarte, wysłany zostanie sygnał wyłączenia do jednostki wewnętrznej.

• Sposób na oszczędność energii oraz pieniędzy.

• Współpracuje z interfejsem kart hotelowych.

• Dodatkowa zasilanie jest niepotrzebne.

• Kompatybilność, ale i odizolowanie od systemu card-insert.

• Współpracuje również w połączniu z sterownikiem przewodowym.

• Łatwa instalacja.

DryContact RDCX / MD-NIM05 jest w stanie zapamiętać stan pracy po przejściu w tryb uśpienia (standby) i

uruchomić jednostkę klimatyzacji do poprzedniego stanu pracy.

Moduł bez okablowania i kartonika, nowy nie używany, zapakowany oryginalnie w folie bąbelką.
