Urządzenie przeznaczone jest do jednoczesnego podwojenia długości magistrali oraz separacji poszczególnych urządzeń pomiędzy sobą. Znajduje zastosowanie w systemach kontroli dostępu, telewizji przemysłowej, systemach alarmowych automatyce przemysłowej oraz w wielu innych aplikacjach, gdzie wymagana jest transmisja dwukierunkowa. Znakomicie zabezpiecza zainstalowane urządzenia przed uszkodzeniem w wyniku nagłych skoków różnicy potencjałów, przepięć oraz wyładowań atmosferycznych.

Charakteryzuje się pełną przepuszczalnością pakietów danych w obydwóch kierunkach (half duplex), w zakresie szybkości transmisji od 300 bodów do 1000 kilo bodów z bardzo szybkim uwalnianiem linii nadawczych po zakończeniu transmisji.

Uniwersalność urządzenia została podniesiona przez zastosowanie szerokiego zakresu zasilania, od 9 do 24V dla napięcia stałego jak i zmiennego.

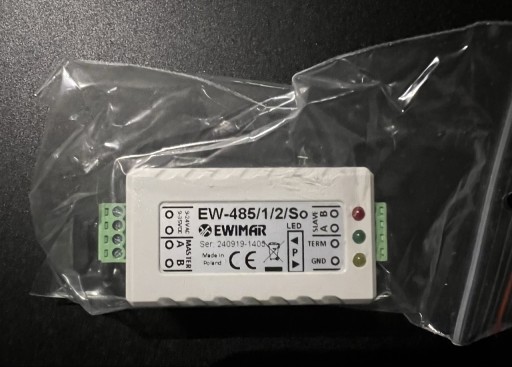

EW-485/1/2/So należy stosować zawsze po stronie odbiorczej magistrali (przy odbiornikach). Uwarunkowane jest to separacją optyczną wyłącznie strony oznaczonej jako SLAVE. Strona MASTER jest zawsze połączona jest galwanicznie z zasilaniem i w przypadku odwrócenia miejsaca instalacji, tracona jest właściwość separacji i ryzyko uszkodzenia separatora lub urządzeń współpracujących.

Zastosowane nowoczesne nadajniki linii RS-485, umożliwiają podłączenie do 128 punktóww jednej sieci, przy zastosowaniu nadajników niskoimpedancyjnych we współpracujących urządzeniach.

Specyfikacja techniczna:

• Ilość kanałów 1-wejście/wyjście + 1 wejście/wyjście

• Ilość urządzeń na linii RS-485 Standard do 128 urządzeń

• Szybkość transmisji 300bit~1Mbit

• Tryb pracy 2-kierunkowy, Slave <-> Master

• Izolacja galwaniczna1kV DC

• Ochrona przeciwprzepięciowa 600W - tylko strona SLAVE i zasilanie

• Złącza śrubowe, wyjmowane

• Sygnalizacja LED Zasilanie, Nadawanie / Odbiór

• Zasilanie 9~24V DC/AC

• Pobór prądu 50mA max @ 12VDC

• Obudowa Wolnostojąca

• Szczelność IP40

• Wymiary 74 x 32 x 25 (mm) ze złączami

• Temperatura pracy -20°C ~ 60°C
