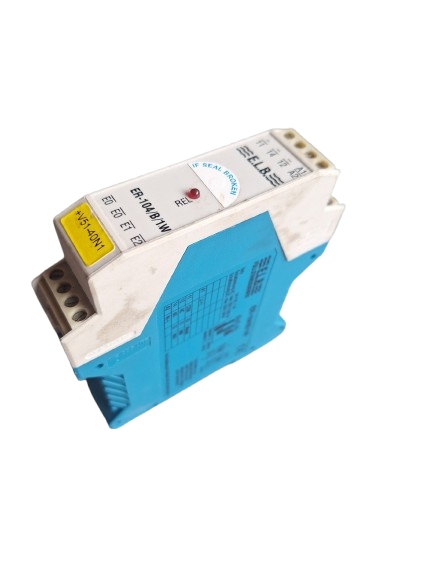

E.L.B. ER-104/B/1W - Przekaźnik Poziomu / Czujnik Poziomu Cieczy (Fullstandgeräte)

Opis Produktu:

E.L.B. ER-104/B/1W to zaawansowany przekaźnik poziomu (czujnik poziomu), przeznaczony do monitorowania i sterowania poziomem cieczy przewodzących (np. wody) w zbiornikach, studniach, basenach czy systemach nawadniania. Urządzenie pozwala na precyzyjne wykrywanie minimalnego i maksymalnego poziomu cieczy za pomocą elektrod, zapewniając automatyczne sterowanie pompami, zaworami lub sygnalizacją alarmową. Kompaktowa konstrukcja i niezawodne działanie sprawiają, że jest to idealne rozwiązanie do zastosowań w automatyce przemysłowej, systemach uzdatniania wody oraz gospodarstwach domowych.

Dane Techniczne:

• Producent: E.L.B. (Fullstandgeräte)

• Model: ER-104/B/1W

• Typ Urządzenia: Przekaźnik poziomu / Kontroler poziomu cieczy.

• Napięcie Zasilania (Netz): 24V DC / 1W

• Moc Łączalna Styku (Schaltleistung):

  • AC: max. 250V, 500VA

  • DC: max. 250V, 60W

• Wejścia Sond (Elektrod): E0 (Masa), E1 (Min), E2 (Max)

• Zasada Działania: Pomiar konduktancji (przewodności) cieczy między elektrodami.

• Zakres Pomiarowy (Messbereich / Resistance Range):

  • Bereich 1: 2 - 300 k$\Omega$

  • Bereich 2: 2 - 30 k$\Omega$

  • <em>(Przełącznik wyboru zakresu znajduje się pod pokrywą urządzenia i pozwala na dostosowanie czułości do przewodności mierzonej cieczy.)</em>

• Wyjścia (Styki Przekaźnika):

  • 11: COM (Wspólny)

  • 12: NC (Normalnie Zamknięty)

  • 14: NO (Normalnie Otwarty)

  • <em>(Dodatkowe piny A1 (L+) i A2 (N-) służą do podłączenia zasilania)</em>

• Wskaźniki: Czerwona dioda LED ("REL") sygnalizuje stan załączenia przekaźnika.

• Tryby Pracy: Przełącznik "Arbeit" (praca) i "Ruhe" (spoczynek/bezczynność) do ustawienia trybu działania (np. pompowanie do/z zbiornika). Przełącznik ten również znajduje się wewnątrz urządzenia pod osłoną.

• Montaż: Na szynie DIN (modułowa konstrukcja).

• Stopień Ochrony: Typowy dla urządzeń montowanych w rozdzielnicach.

• Certyfikaty: CE (oznaczenie zgodności z normami europejskimi).
