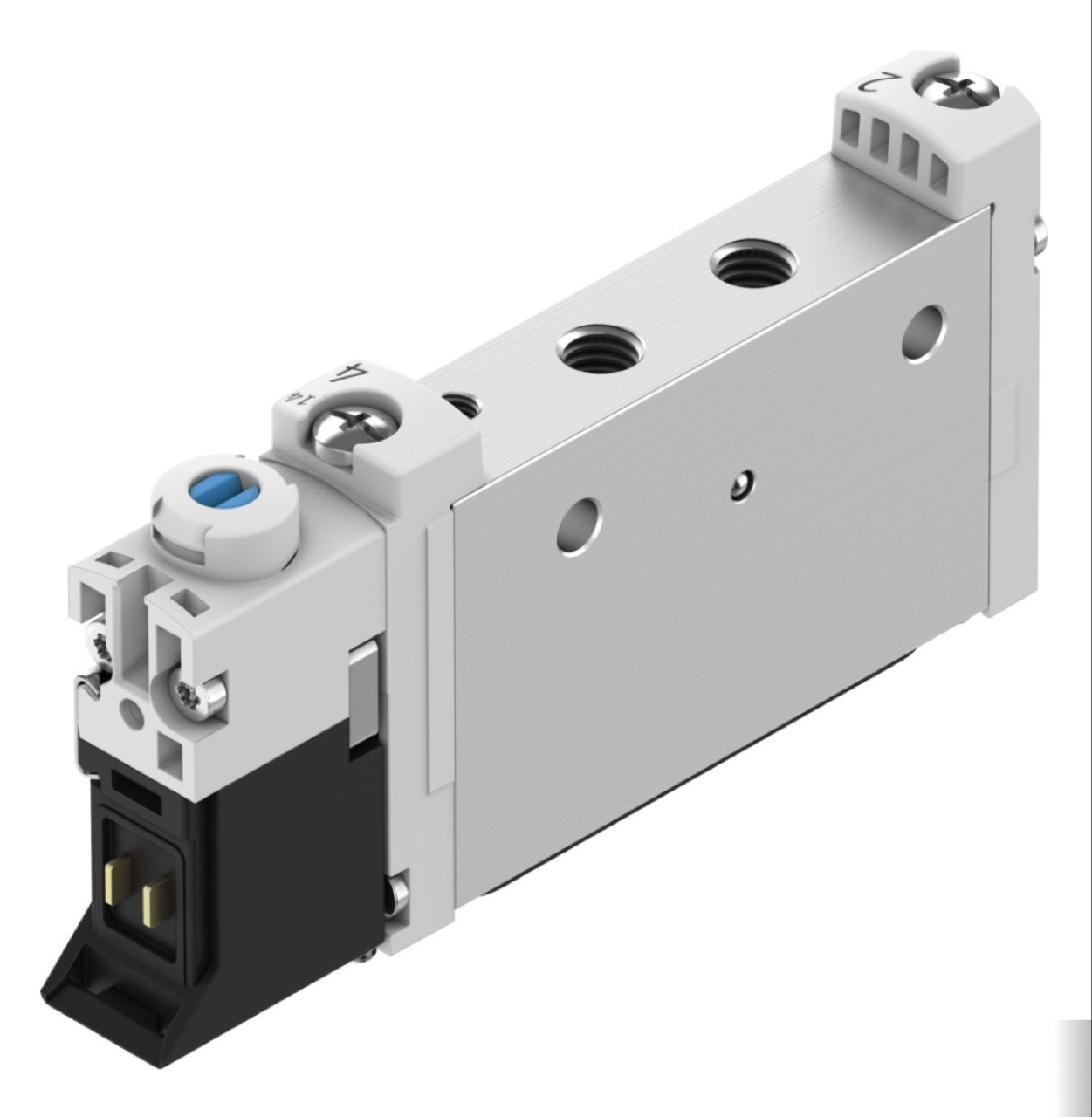

Dane techniczne

Funkcja zaworu

5/2 monostabilny

Sposób uruchamiania

elektrycznie

Wielkość zaworu

10 mm

Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)

220 l/min

Pneumatyczne przyłącze robocze

M5

Napięcie robocze

24V DC

Ciśnienie robocze

0.25 MPa ... 0.8 MPa

Ciśnienie robocze

2.5 bar ... 8 bar

Konstrukcja

Zawór tłoczkowo-suwakowy

Sposób powrotu

sprężyna mechaniczna

sprężyna pneumatyczna

Certyfikacja

RCM Mark

c UL us - Recognized (OL)

Stopień ochrony

IP40

IP65

z gniazdem wtykowym

Średnica nominalna

3.2 mm

Funkcja odpowietrzenia

z możliwością dławienia

Sposób uszczelnienia

miękki

Pozycja montażu

dowolny

Pomocnicze sterowanie ręczne

z blokadą

bez blokady

zakryte

Rodzaj sterowania

sterowanie pilotem

Przyłącze zasilania powietrzem pilotów

wew.

Symbol

00992233

Pokrycie

przekrycie dodatnie

Ciśnienie pilota

0.25 MPa ... 0.8 MPa

Ciśnienie pilota

2.5 bar ... 8 bar

Praca na podciśnieniu

nie

Czas wyłączania

17 ms

Czas włączania

8 ms

Czas pracy ciągłej

100%

Maks. dodatni impuls testowy przy sygnale 0

700 µs

Maks. ujemny impuls testowy na 1 sygnale

900 µs

Parametry cewki

24 V DC: 1,0 W

24 V DC: faza niskiego natężenia 0,3 W, faza wysokiego natężenia 1,0 W

Dopuszczalne wahania napięcia

+/- 10 %

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Odporność na drgania

Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6

Ograniczona temperatura otoczenia i mediów

-5 - 50°C

bez redukcji prądu podtrzymania

Odporność na wstrząsy

Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27

Klasa odporności korozyjnej wg normy Festo

2 - średnie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Klasa Cleanroom

Klasa 5 wg ISO 14644-1

Temperatura medium

-5 °C ... 60 °C

Temperatura otoczenia

-5 °C ... 60 °C

Waga produktu

45 g

Przyłącze elektryczne

przez elektryczną płytę przyłączeniową

Typ mocowania

opcjonalnie:

na listwie przyłączeniowej

Przy pomocy otworów przelotowych

Przyłącze pneumatyczne 1

M5

Przyłącze pneumatyczne 2

M5

Przyłącze pneumatyczne 3

M5

Przyłącze pneumatyczne 4

M5

Przyłącze pneumatyczne 5

M5

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnień

HNBR

NBR

Materiał obudowy

Stop aluminium do przeróbki plastycznej
