Dane techniczne

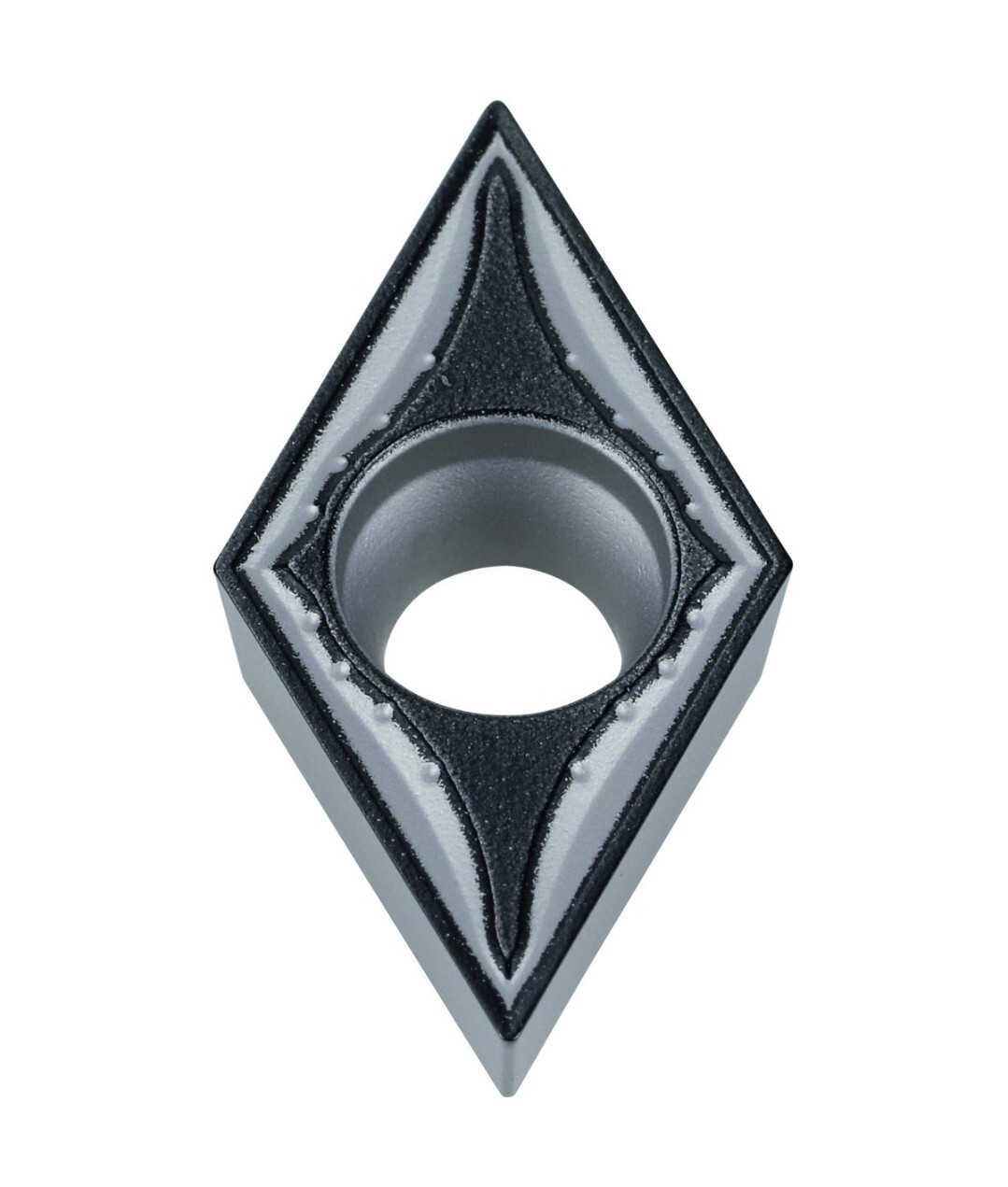

Oznaczenie producenta DC.T 11T304

kształt podstawowy Kształt romboidalny

Wersja płytki skrawającej wersja neutralna,

Długość krawędzi skrawającej l 11,6 mm

Wysokość krawędzi skrawającej 3,97 mm

Średnica płytki skrawającej d 9,525 mm

Promień naroża R 0,4 mm

Kąt narożny 55 stopni

Kąt przyłożenia 35 stopni

normalny kąt przyłożenia (ostrze główne) 7 stopni

normalny kąt przyłożenia (krawędź boczna) 7 stopni

Kod ISO DCMT 11T304

Materiał skrawający HC-M20

Grupa skrawania M (stal nierdzewna)

Powłoka CVD

Gatunek HB7120-1

Grubość płytki skrawającej T 3,97 mm

Kod miejsca rozdzielenia płytki skrawającej wg ISO TS 13399-60 DC11T3043N

Oznaczenie płytki skrawającej DCMT11T304-VM

Rodzaj produktu Płytki skrawające

Z kodem ISO tak

Liczba ostrzy 2 szt.

Kierunek używania wersja neutralna,

Do materiału Stal nierdzewna (M)

Klasa tolerancji M

Przyporządkowanie do obróbki wykańczającej/zgrubnej Obróbka zgrubna i wykańczająca; zgrubne

Sposób mocowania otwór na

Wykonanie ostrza Kształt zaokrąglony (E)

Warunek skrawania ciągły

Masa 5 g
