Na tym układzie można zbudować alarm oparty na kicie AVT 804 z Elektroniki Praktycznej nr. 4-5/1999.

Gratis dorzucam płytkę drukowaną.

Na innych moich aukcjach układy scalone pilota i PCB.

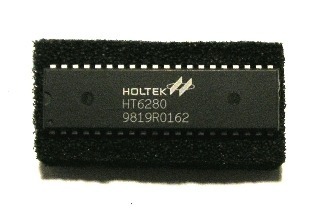

Cechy dekodera alarmu samochodowego HT6280

• Napięcie zasilania: 3 V~5 V

• Niskie straty mocy i wysoka odporność na zakłócenia w technologii CMOS

• Wbudowany oscylator z rezystorem zaledwie 5%

• 312 trójargumentowych kodów adresowych

• 6 wyjść danych sterujących dekoderem Opis ogólny HT6280 to 18-bitowy układ CMOS LSI dekodera przeznaczony do stosowania w zdalnie sterowanych systemach alarmowych. Uzupełniony jednym z układów scalonych enkoderów HT600/HT640/HT680 wyzwalanych sygnałem TE lub HT6187/HT6207/HT6247 wyzwalanych sygnałem DATA z serii 318, można zbudować kompletny, zdalnie sterowany system alarmowy. Szczegółowe informacje na temat enkoderów 318 można znaleźć w odpowiedniej sekcji dotyczącej koderów w katalogu.

• 3 lokalne wejścia wyzwalające alarm: – TRIG, AL+, AL • Wskaźnik prawidłowej transmisji (LED)

• ACC rozbraja cały system alarmowy • Łatwe połączenie z medium RF lub IR Po odebraniu 18 bitów informacji z enkodera, HT6280 interpretuje pierwsze 12 bitów jako adres, a ostatnie 6 bitów jako dane sygnału sterującego. Jeśli odebrane 12 bitów adresu zgadza się z adresem ustawionym lokalnie, 6 bitów danych zostaje zablokowanych i uruchomiona zostaje funkcja sterująca. Urządzenie posiada trzy rodzaje funkcji sterujących: uzbrajanie/rozbrajanie, panika oraz włączanie/wyłączanie zasilania. HT6280 posiada również 3 chwilowe wyjścia danych do innych, zdefiniowanych przez użytkownika, celów specjalnych.
