ŁADOWARKA AKUMULATORÓW ŻELOWYCH

Instrukcja podłączenia i obsługi

(1) Najpierw trzeba obliczyć odpowiedni maksymalny prąd ładowania (Bulk Charge Current). Maksymalny bezpieczny prąd ładowania dla większości uszczelnionych akumulatorów kwasowo-ołowiowych można obliczyć dzieląc pojemność akumulatora (w Amperogodzinach ) przez sześć. Jest to określane jako limit ładowania C/6.

Gdy czas ładowania musi być ograniczony do minimum, użyj C/6.

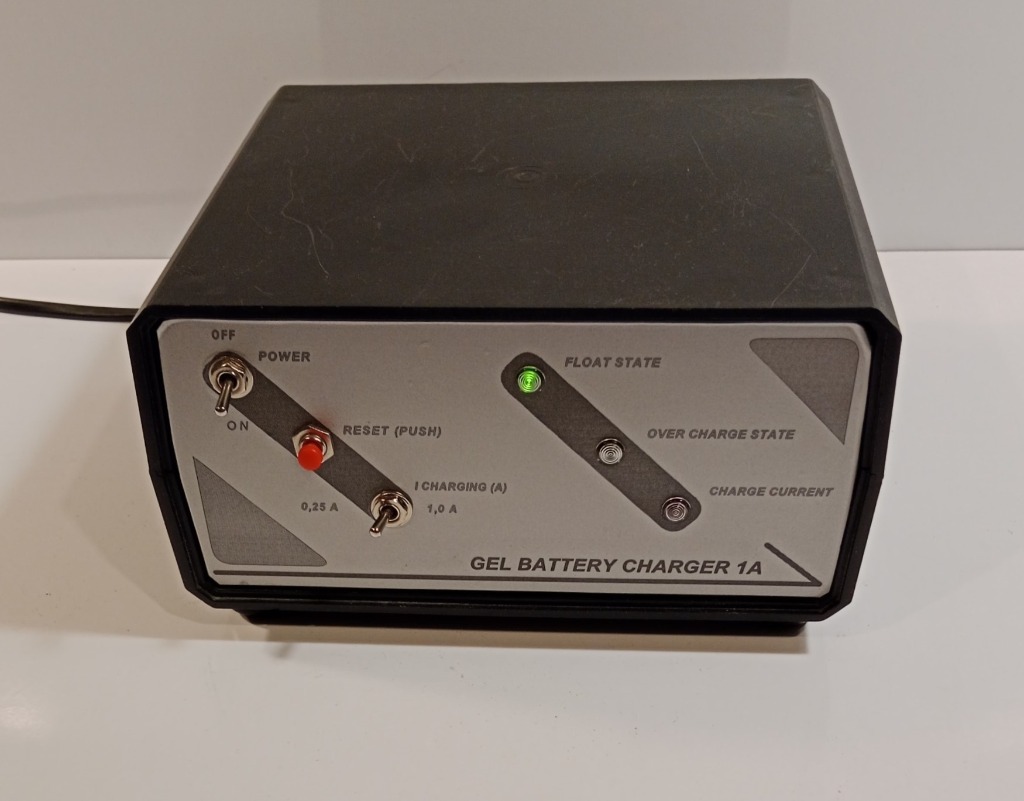

(2) Wybierz odpowiedni prąd ładowania za pomocą przełącznika wyboru prądu ładowania (I CHARGING).

(3) Włącz ładowarkę (ON). Po włączeniu zasilania i niepodłączonym akumulatorze ładowarka wchodzi w stan czuwania, zaświeci się zielona dioda LED. Jeśli zielona dioda LED nie włącza się, ładowarka baterii jest uszkodzona.

Podłączenie ładowarki do akumulatora może spowodować jedną z kilku rzeczy. Jeśli napięcie akumulatora jest niższe niż 12,6 wolt, ładowarka przejdzie w stan pracy i zapali się czerwona dioda prądu ładowania. Jeśli napięcie akumulatora jest większe niż 12,6 V, ładowarka pozostanie w stanie ładowania podtrzymującego (zielona dioda LED zaświeci się), ale i dioda LED (czerwona) prądu ładowania może się zapalić.

Aby zresetować stan ładowarki, przycisk (Reset) musi być wciśnięty. Spowoduje to, że ładowarka baterii powróci do stanu podtrzymania lub stanu przeładowania. W obu przypadkach rozpocznie się cykl ładowania akumulatora, dioda LED (czerwona) będzie świecić jasno.

W miarę ładowania akumulatora napięcie na zaciskach wzrasta. Gdy napięcie akumulatora osiągnie 13,7 V, Dioda LED (Over Charge State) zaświeci się. Gdy bateria będzie nadal ładowana, napięcie na zaciskach wzrośnie do 14,5 V, prąd ładowania zmniejszy się. Po całkowitym naładowaniu akumulatora ładowarka przełączy się w stan czuwania, który jest odpowiedni dla długotrwałej konserwacji akumulatora. Akumulator można pozostawić na stałe podłączony do ładowarki i będzie gotowy do użycia w razie potrzeby.

CZERWONA DIODA LED (Charge current) - Dioda LED „Prąd ładowania” prezentuje ilość prądu ładowania akumulatora. Gdy świeci jasno, prąd ładowania będzie równy lub zbliżony do prądu ładowania optymalnego (1A lub 250mA). W miarę ładowania akumulatora dioda LED będzie stopniowo przygasać, wskazując, że prąd ładowania akumulatora zmniejsza się. Gdy dioda ta jest wyłączona,

prąd ładowania jest znikomy. Ta dioda LED jest jedynie przybliżonym wskaźnikiem prądu ładowania

ŻÓŁA / BURSZTYNOWA DIODA LED (Over Charge) (Stan naładowania) - dioda wskazuje, że ładowarka znajduje się w trybie Over Charge (Stan naładowania). W tym stanie napięcie na zaciskach akumulatora powoli wzrasta do 14,5 volta.

W miarę zbliżania się napięcia baterii do 14,5V, prąd ładowania maleje, a dioda ładowania będzie przygasać. Ładowarka będzie próbować utrzymać 14,5 V na zaciskach akumulatora aż prąd ładowania spadnie do B/25, gdzie B jest prądem ładowania zbiorczego (40mA lub 10mA). Kiedy prąd ładowania zmniejszy sięponiżej tej wartość ładowarka zmieni stan na (Float state), a zielona dioda LED zaświeci się.

ZIELONA DIODA LED (Float State) - Dioda LED (Stan podtrzymania) wskazuje, że ładowarka weszła w stan podtrzymania napięcia. Ten stan utrzymuje napięcie akumulatora 14 V (@ 25 stopni), co jest odpowiednie dla długotrwałego przechowywania akumulatora.
