Dwukierunkowy licznik energii elektrycznej CHINT DTSU666 - trójfazowy, czterokwadrantowy z funkcjami analizatora sieci. Podłączenie bezpośrednie (bez przekładników). Obsługuje protokół Modbus-RTU.

Najważniejsze parametry:

• mierzone wielkości: napięcie, natężenie prądu, częstotliwość, energia liczona czterokwadrantowo, energia eksportowana / importowana / całkowita, współczynnik mocy na fazę

• dokładność pomiarów: energia czynna - klasa 1, energia bierna - klasa 2

• prąd maksymalny 80A na fazę, podłączenie bezpośrednie (bez przekładników prądowych)

• montaż na szynie DIN, szerokość: 4 moduły

• certyfikat MID

Wejścia/wyjścia:

• wejście / wyjście czterotorowe, przewód o przekroju maks. 16 mm2.

• RS-485, obsługa protokołu Modbus-RTU

• wyjście impulsowe - kWh lub kVArh w zależności od zaprogramowania

• wyjście przekaźnikowe x 2

Wyświetlacz LCD umożliwiający programowanie miernika oraz odczyt pomiarów.

Zgodność:

• IEC 62053-21

• IEC 61010-1:2010

• IEC61326-1:2013

• certyfikat MID nr 0598/SGS0435

• CE

Pozostałe parametry:

• Obudowa IP20

• Wymiary: 98 x 65 x 72 mm (4 moduły)

• Nominalna temperatura pracy -10 ºC do 45 ºC

• Graniczne temperatury pracy -25 ºC do 75 ºC

• Waga: ~0,4kg

Zastosowanie:

• podłączenie do inwerterów FoxESS, Deye, Sofar

• monitorowanie parametrów sieci oraz eksportu / importu energii z wykorzystaniem Raspberry PI (z interfejsem RS-485)

• monitorowanie parametrów sieci oraz eksportu / importu energii z wykorzystaniem PVMterminal. Odczytane parametry, w formie wykresów dostępne są wtedy na stronie pvmonitor.pl

Uwagi:

• ta wersja miernika nie jest kompatybilna z falownikami Huawei (dla nich potrzebna wersja -H)

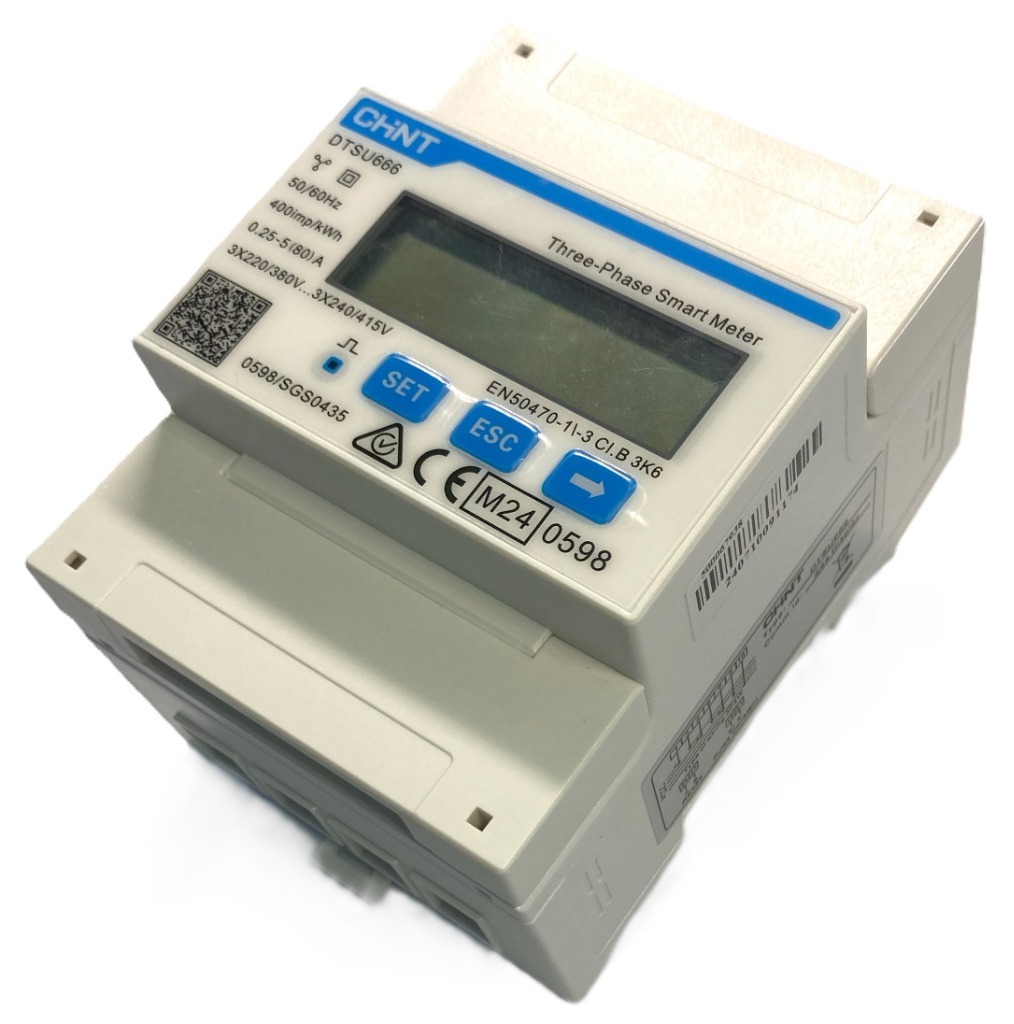

• wszystkie zdjęcia przedstawiają rzeczywisty produkt oferowany na tej aukcji

• panel czołowy jest zabezpieczony folią chroniącą przed zarysowaniem (widoczne na zdjęciach)
