⬇️Opis produktu⬇️

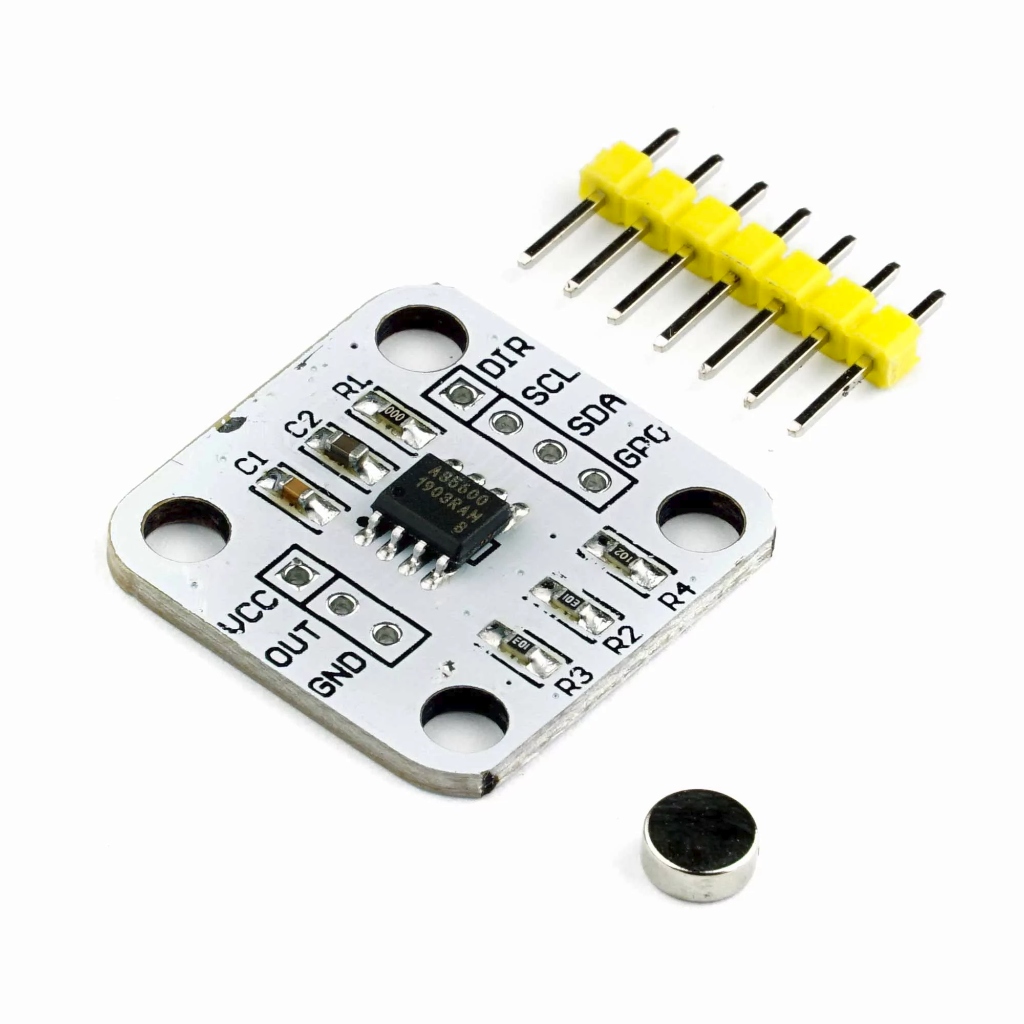

⚡ Magnetometr enkoder magnetyczny AS5600 ⚡

☑️ Magnetometr AS5600 to cyfrowy moduł potrafiący wykryć kąt obrotu na podstawie zmian pola magnetycznego. Dzięki temu możemy ustalić dokładnie bezkontaktowo kąt obrotu oraz kierunek - zgodnie z ruchem wskazówek zegara lub przeciwnie.

☑️Moduł domyślnie zaprogramowany jest na pracę w zakresie od 0 do 360°, ale jest możliwe ustawienie własnego zakresu między 18 a 360°. Odczyt możemy realizować na dwa sposoby przez komunikacje protokołem I2C lub jako sygnał PWM. Pomiar otrzymujemy z bardzo wysoką dokładnością 12-bit.

W zestawie magnes oraz goldpiny.

✔️ Opis wyprowadzeń:

• VCC - 3.3V DC

• GND - masa

• OUT - wyjście sygnału PWM

• DIR - gdy podłączony do GND to na wyjściu (OUT): wartość wzrasta wraz z rotacją zgodną z ruchem wskazówek zegara, jeśli podłączymy do VCC to wzrasta w ruchem przeciwnym do wskazówek zegara

• SCL - komunikacja I2C

• SDA - komunikacja I2C

• PGO - programowanie zakresu

✔️ Specyfikacja:

• Model: AS5600

• Typ: magnetometr

• Napięcie zasilania: 3.3V

• Protokoły komunikacji: I2C, PWM

• Wskazanie kierunku obrotu: CW, CCW

• Zakres pomiaru: 0° do 360°

• Rozdzielczość pomiaru na wyjściu: 12bit

• wymiary 23mm x 23mm
