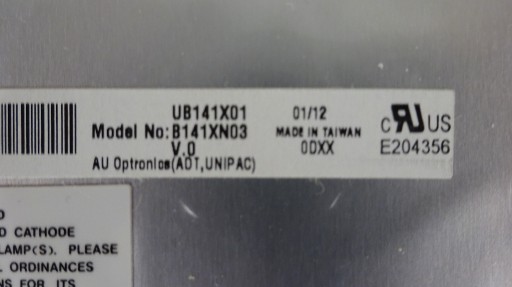

Matryca UB141X01 to 14,1-calowy panel LCD typu TFT

OPIS: Matryca UB141X01 oraz B141XN03 to oznaczenia 14,1-calowych matryc LCD typu TFT-LCD, które są ze sobą kompatybilne i stosowane zamiennie w starszych modelach laptopów. Oba panele charakteryzują się rozdzielczością XGA (1024 x 768) oraz podświetleniem typu CCFL (pojedyncza lampa).

STAN: używany, w pełni sprawny, wymontowany ze sprawnego laptopa, który ze względu na wiek i słabsze parametry został zdemontowany na części. Wszystkie części zostały sprawdzone i są sprzedawane dla hobbistów pragnących wskrzesić swojego starego laptopa.

Specyfikacja techniczna i kompatybilność:

- Rozmiar i proporcje: Przekątna 14,1 cala przy klasycznym formacie obrazu 4:3.

- Interfejs sygnałowy: Wykorzystują złącze LVDS (1 kanał, 6-bit). Należy jednak zwrócić uwagę na liczbę pinów: model UB141X01 jest często opisywany ze złączem 20-pinowym, podczas gdy B141XN03 standardowo posiada złącze 30-pinowe. Przed zakupem konieczna jest weryfikacja fizycznego złącza w posiadanym urządzeniu.

Parametry obrazu: Jasność wynosi typowo 150 cd/m², a kontrast 200:1. Czas reakcji oscyluje w granicach 20/30 ms.

Zastosowanie w laptopach:

Matryce te były szeroko stosowane w popularnych niegdyś seriach laptopów biznesowych. Według danych laptop-display.eu, model B141XN03 był oryginalnie montowany m.in. w:

- Dell: Latitude D500, D510, D600, D610.

- IBM/Lenovo: ThinkPad T60, T61.

- HP/Compaq: nc5000, nc6320, nx6320 oraz seria Evo.
