O przedmiocie

Meshtastic router NOD modularny BM-NODE DIY v.2.1

.

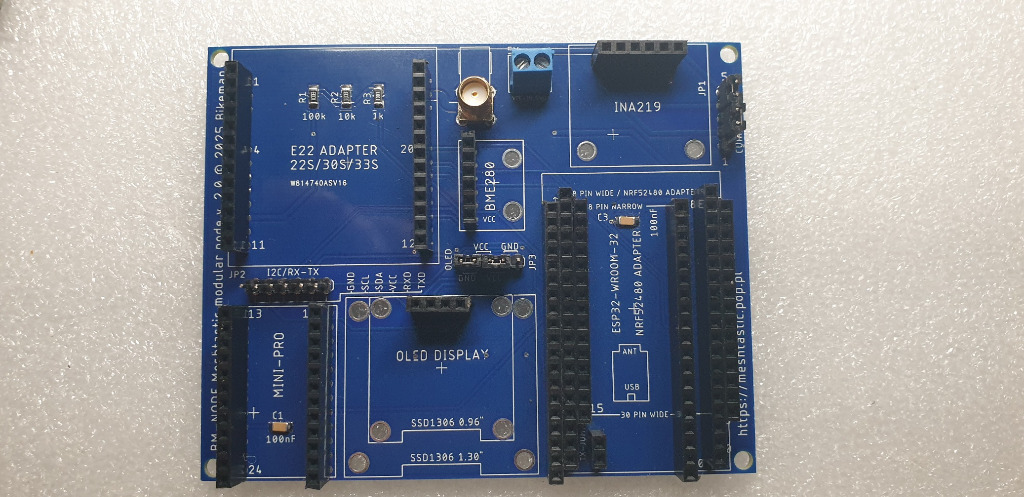

Ta oferta dotyczy: Płyta główna (zmontowana, zawierająca wlutowane gniazda i pozostałe elementy) oraz adapter/konwerter E22/HT-RA62 SMD2DIL, obsługujący moduły 22S/30S/33S oraz HT-RA62 (do samodzielnego montażu modułu E22/HT-RA62) - pierwsze i drugie zdjęcie w galerii. Pozostałe zdjęcia poglądowe całości projektu, opisane poniżej.

.

Oferta nie dotyczy modułów funkcjonalnych umieszczanych w podstawkach.

.

Opis ogólny

=============================

.

Meshtastic NOD modularny to projekt pozwalający zbudować noda z "klocków", w postaci modułów dostępnych na popularnych platformach sprzedażowych, np. Aliexpress, Allegro, Alibaba, sklepy elektroniczne, itp.

.

Hardware noda jest 100% zgodne ze wszystkimi liniami oficjalnego firmware Meshtastic, dla konstrukcji DIY

.

Głównym łącznikiem modułów noda jest uniwersalna płyta główna, dostępna w tej ofercie, o wymiarach 8x10cm, pozwalająca na dowolną konfigurację sprzętową, umożliwiającą pracę na wybranej częstotliwości 433MHz lub 868MHz, wybranie odpowiednich czujników telemetrii, przez włożenie odpowiednich modułów w wyznaczone miejsca, podłączenie anteny oraz podłączenie zasilania.

.

Cechy BM-NODE v.2.1:

=============================

.

- Główne zmiany wersji 2 względem wersji 1, to trzy niezależne gniazda umożliwiające podłączenie modułu mikrokontrolera

o różnym rozkładzie pinów (przykłady modułów w galerii):

- moduł ESP32 38PIN szeroki,

- moduł ESP32 38PIN wąski,

- moduł ESP32 30PIN szeroki,

- moduł nRF52840 przez adapter do gniazda ESP32 38PIN szeroki.

- Płyta główna umożliwia konfigurację wyświetlaczy o zamienionych pinach zasilania GND/VCC <=> VCC/GND. Miejsce przewidziano dla wyświetlacza OLED 0.96" lub 1.3" (przykłady w galerii)

- Obsługa modułów radiowych SMD E22: 433MHz(EU), 868MHz(EU), 915MHz(US) dla mocy TX 168mW(22S), 1W(30S), 2W(33S) (przez załączony adapter)

- Obsługa modułów radiowych SMD HT-RA62: 433MHz(EU), 868MHz(EU), 915MHz(US) dla mocy TX 168mW (przez załączony adapter)

- Pełna obsługa telemetrii, pomiar: napięcia, prądu, temperatury, wilgotności oraz ciśnienia

- Możliwość podłączenia modułu GPS

- Możliwość zasilania noda za pomocą USB lub przez zacisk kablowy

- Możliwość konfiguracji znaku (+/-) prądu pobieranego przez noda, co umożliwia prostą identyfikację wykorzystania prądu z panelu solarnego

- hardware noda zgodne z oficjalnymi wersjami firmware DIY dla mikrokontrolerów ESP32 i nRF52840 oraz radia E22/HT-RA62

- restarter na płycie, oparty o moduł Arduino Mini-Pro (ATMEGA328P)

- rozmiar płyty głównej: 80x100mm

W Internecie dostępna jest szczegółowa instrukcja montażu i pełne wsparcie producenta, należy w wyszukiwarce Google wpisać frazę "NOD MODULARNY BM-NODE". Dostępna jest również lista elementów (modułów), które należy kupić i zamontować na płycie głównej.

.

Urządzenie można uzupełnić o panel solarny zapewniając w ten sposób zasilanie w miejscach, gdzie nie ma dostępu do sieci zasilającej.

.

W galerii znajduje się zdjęcie zmontowanego noda. Moduły wykonawcze nie są przedmiotem oferty.

.

Dostępne inne wersje noda oraz adapterów rozszerzających. Sprawdź inne moje aukcje.

.

Aby znaleźć więcej informacji, dokumentację, szczegółowe instrukcje i wsparcie producenta, należy w wyszukiwarce Google wpisać frazę "NOD MODULARNY BM-NODE"

.

Do sprzedawanego przedmiotu wystawiana jest faktura VAT. Dane proszę podać w wiadomości prywatnej.
