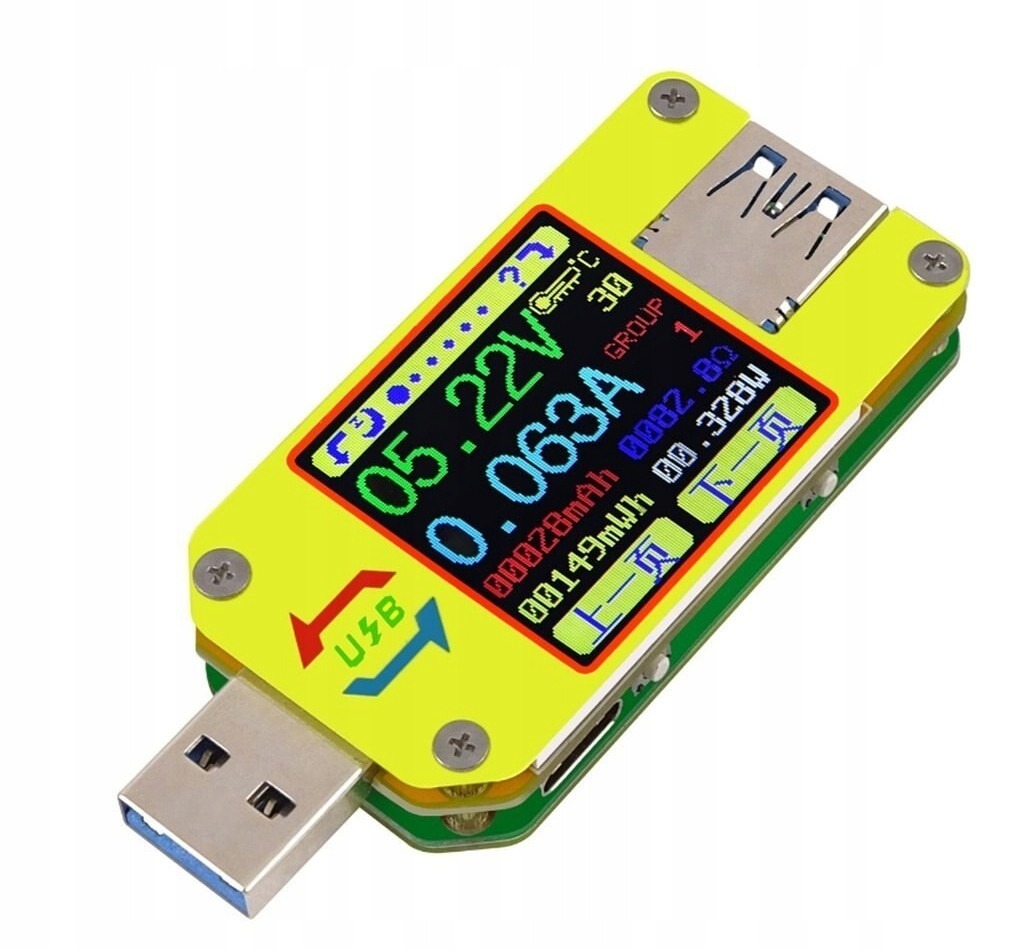

Miernik UM34C produkcji RD przeznaczony jest do wykonywania pomiarów parametrów elektrycznych na porcie USB. Mierząc jednocześnie napięcie i prąd oblicza na tej podstawie inne parametry elektryczne: moc, rezystancję/impedancję obciążenia, pojemność ładowanego akumulatora, pomiar zużytej energii elektrycznej itp. Wyniki pomiarowe prezentowane dużym kolorowym wyświetlaczu LCD o przekątnej 1,44 cala. Wyświetlacz posiada duży kontrast, regulację intensywności świecenia, oraz funkcję wygaszacza. Przy pomocy przycisków sterujących możemy przełączać się pomiędzy kilkoma wariantami wyświetlania danych pomiarowych. W jednym z wariantów wyświetlania danych pomiarowych mamy do dyspozycji graficzny wykres przebiegu wartości napięcia i prądu w czasie (trend plot). Istnieje także możliwość programowego obracania wyświetlanego obrazu o 90 stopni. Dodatkowo miernik UM34C mierzy temperaturę otoczenia - wbudowany termometr. Biorąc pod uwagę szerokie zakresy pomiaru napięcia do 24V i prądu do 4A tester UM34C można wykorzystać także jako miernik elektryczny nie tylko do urządzeń komputerowych USB zasilanych napięciem 5V.
Model UM34C został zaprojektowany i wyprodukowany w oparciu o jeden z najlepszych mierników portu USB UM24C:
zwiększony zakres pomiarowy prądu 4A
napięcia pomiaru i zasilania obniżono do poziomu 4V
zwiększono rozdzielczość pomiaru napięcia i prądu
możliwość rysowania charakterystyki prądowej i napięciowej na jednym wykresie
złocone styki wtyku USB
poszerzone pola kontaktowe gniazda USB
dodatkowe złącza wejściowe: USB typ C i microUSB
Dodatkowo miernik UM34C posiada interfejs do komunikacji bezprzewodowej Bluetooth. UM34C współpracuje z oprogramowaniem Windows PC gdzie przesyłane są wszystkie dane pomiarowe z miernika USB (komputer musi mieć odbiornik bluetooth). Korzystając z oprogramowania PC mamy możliwość wyeksportowania i zapisania danych pomiarowych do arkusza kalkulacyjnego np. *.xls Excel. Miernik UM34C z połączeniu z oprogramowaniem PC daje możliwość wykorzystania go jako prostego rejestratora danych o napięciu lub prądzie w dłuższym czasie - funkcjonalnie zbliżony do DataLogger. Dostępna jest również aplikacja UM34C dla przenośnych urządzeń typu tablet, smartfon z systemem Android. Aplikacja Android dla UM34C występuje także w wersji z menu w języku polskim
dane techniczne:
miernik ortu USB 3.0 model UM34C produkcji RD
RUI DENG FACTORY
wyposażony w moduł komunikacyjny bezprzewodowej Bluetooth
aplikacja dla Android i Windows PC
woltomierz: zakres pomiaru napięcia: 4,00 - 24,00V
amperomierz: zakres pomiaru prądy: 0 - 4,000A
pomiar pojemności ładowania akumulatorów: 0-99999mAh
watomierz: pomiar mocy: 0 - 96W
pomiar zużytej energii: 0-99999mWh - 999,99W
omomierz: zakres pomiaru rezystancji: 1Ω - 9999,9Ω
zakres pomiaru temperatury: :-10℃~100℃ / 0℉~200℉
odświeżanie pomiarów: 2Hz
2 pomiary na sekundę
wykrywanie trybów szybkiego ładowania:
QC2.0 QC3.0 APPLE 2.4A/2.1A/ 1A/0.5A Android DCP SAMSUNG
wyświetlacz: KOLOROWY LCD o przekątnej 1,44cala
zakres rysowania napięcia na wykresie: 4V - 24,0V
zakres rysowania prądu na wykresie: 0,00A - 4,00A
dodatkowe wejście: micro USB i USB-C
komórki pamięci: 10 komórek
automatyczny wyłącznik wyświetlacza: 0 - 9 minut -regulowany
poziomy intensywności podświetlania LCD: 0-5 (w sumie 6 poziomów)
rozdzielczość pomiaru napięcia: 0,01V = 10mV
rozdzielczość pomiaru prądu: 0,001A = 1mA
dokładność pomiaru napięcia: ±(0.2%+1 cyfry) poniżej 25℃
dokładność pomiaru napięcia: ±(0,8%+3 cyfry) poniżej 25℃
dokładność pomiaru temperatury: ±3℃/±6℉
temperatura pracy: 0~45℃
złącze wejściowe: wtyk USB 3.0 typ A
złącze wyjściowe: gniazdo USB typ A
wymiary zewnętrzne: 71,2mm x 30,5mm x 12,4mm
waga: 23g (52g z opakowaniem)
