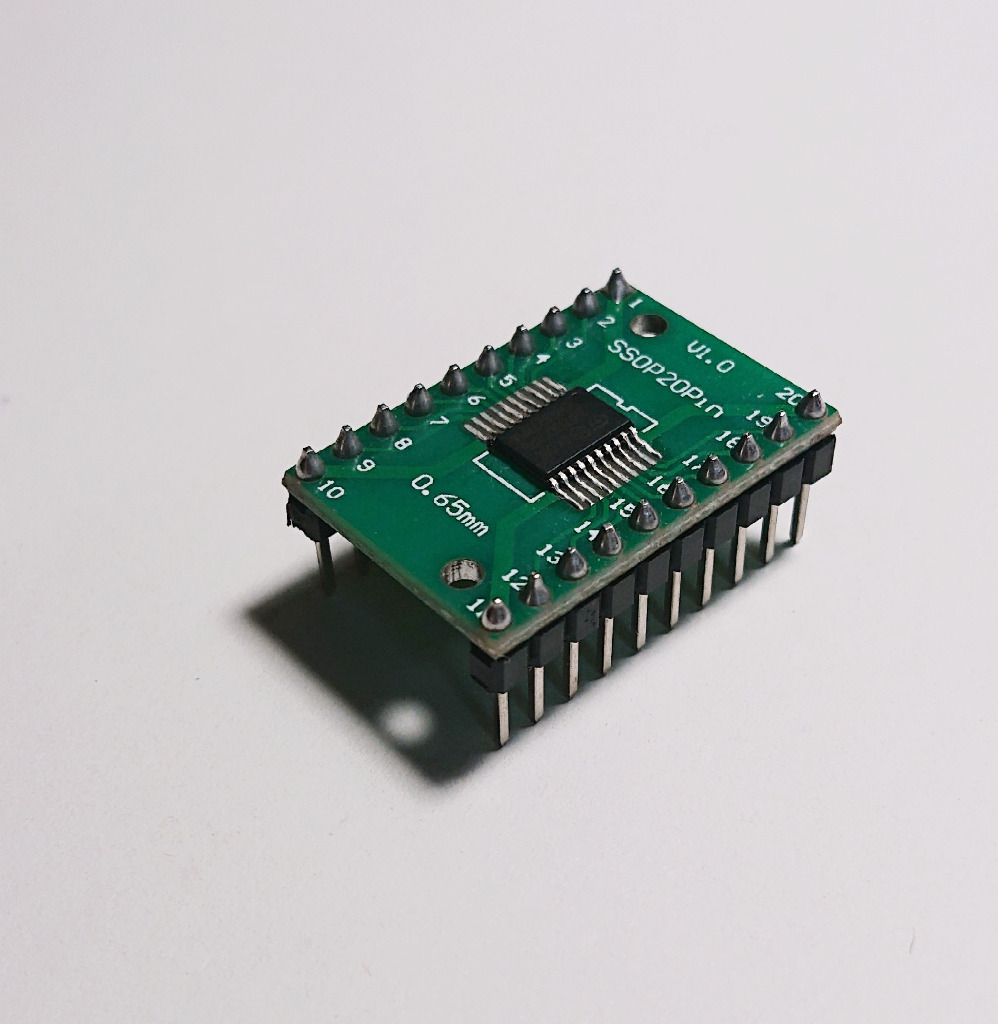

Układ STM32F030F4 lutowany na adapterze TSSOP20 (raster 0,65mm) na DIP (raster 2,54mm). Tak przygotowany układ daje możliwość wpięcia mikrokontrolera STM do tradycyjnej płytki stykowej. Umożliwia wielokrotne wykorzystanie w różnych projektach/prototypach przy zachowaniu możliwie najmniejszych wymiarów płytki.

Układ nie zawiera żadnych wbudowanych filtrów i rezonatorów. Przed użytkowaniem do prawidłowego działania wymagane jest zamontowanie odpowiedniego filtrowania na linii zasilania (szczegóły w nocie katalogowej producenta). Przykładowe schematy zasilania i podłączenia programatora dostępne w galerii.

Przed wysyłką układ jest testowany w celu sprawdzenia poprawności działania wszystkich pinów.

Szczegółowe informacje techniczne (nota katalogowa) dostępna na stronie producenta STM32.
Link poniżej:
https://www.st.com/resource/en/datasheet/stm32f030f4.pdf

Do programowania układu można zastosować programator wbudowany w płytki Nucleo (ST-LINK/V2-1), lub dowolny inny zgodny z ST-LINK. Więcej szczegółów można znaleźć w poradniku producenta płytek Nucleo (rozdział 5.2).
Link poniżej:
https://www.st.com/resource/en/user_manual/um1724-stm32-nucleo64-boards-mb1136-stmicroelectronics.pdf

Wymiary płytki:
długość - 25,5mm
szerokość - 18mm
wysokość (z goldpin) - 11,5mm
wysokość (bez goldpin) - 3mm

Rodzina: STM32F0
Rdzeń: Cortex-M0
Częstotliwość układu: do 48 MHz
Pamięć Flash: 16 kB
Pamięć RAM: 4 kB
Pamięć EEPROM: Brak
Liczba I/O: 15
Przetwornik ADC: 1x 12bit
Przetwornik DAC: Brak
I2C: 1
SPI: 1
UART/USART: 1
Obudowa: TSSOP20
Napięcie zasilania: 2,4-3,6 V
Temperatura pracy: -40~+85°C

Układ programowany jest tylko jednorazowo w celu sprawdzenia poprawności działania mikrokontrolera. Następnie program jest usuwany, a wszystkie piny ustawiane są na stan niski.

Cena dotyczy pojedynczego układu na adapterze z goldpinami (fotografia 1 i 2)
