Prosta mini centralka alarmowa posiada 3 linie alarmowe NC, oraz wyjście 12V 1A dla sygnalizatora akustycznyego i wyjście informacyjne 1,5V dla LED,

1 - linia wejścia/wyjścia 30s
2 - linia natychmiastowa
3 - linia 24h sbotażowa
Czas działania wyjścia alarmowego i alarmu 90s.

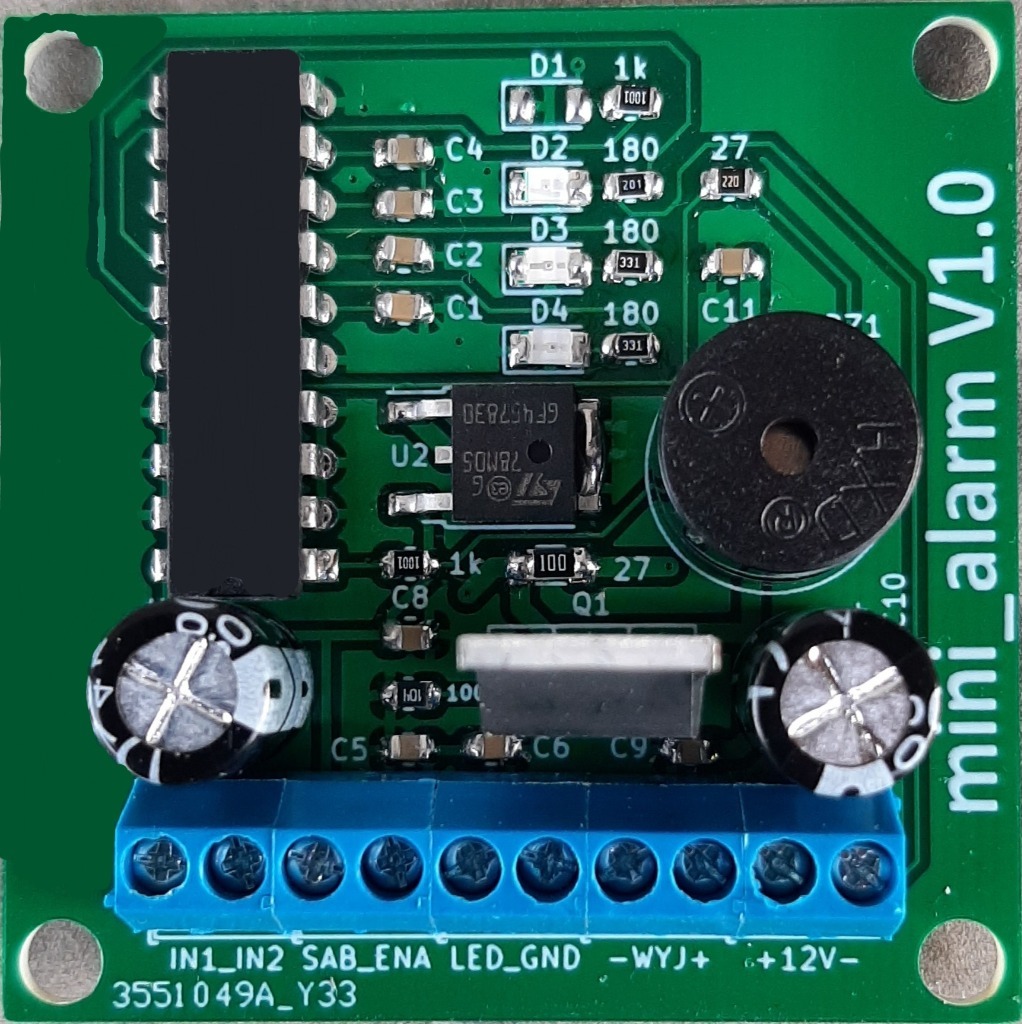

Dodatkowo na płycie są umieszczone 3 diody LED które sygnalizują stan linii D3 IN1, D4 IN2 i D2 stan uzbrojenia systemu oraz buzzer który w trakcie uzbrajania sygnalizuje czas na wyjście/wejscie a w momencie gdy wystąpił alarm sygnalizuje z której ostatnio linii wystąpił:
1 linia (szybkie krótkie sygnały dźwiękowe )
2 linia (długie przerywane sygnały dźwiękowe )
3 linia (długie przerywane sygnały dźwiękowe + jednocześnie sygnalizator akustyczny).
Dodatkowo jest wyjście dla zewnętrznej informacyjnej diody LED 1,5-2V którą można zamontować np. w zewnętrznym sygnalizatorze akustycznym:
Zgaszona (system rozbrojony)
Świeci ciągłym światłem (system uzbrojony)
Pulsuje podczas czasu na wyjście/wejście,
po alarmie zachowuje się tak samo jak wyżej opisany buzzer.
Uzbrojenie następuje w momencie gdy linia ENA (enable) nie jest podłączona do masy GND a rozbrojenie to podanie masy GND tak samo jest z liniami alarmowymi kiedy np. niechcemy używać IN1 i sabotazu to należy połączyć je na stałe do masy GND. Mini centralka świetnie nadaje się do takich obiektów jak altanki, garaże, piwnice itp. gdzie niewielkim nakładem finansowym można sobie zbudować Mini system alarmowy. W załączonym zdjeciu jest schemat poglądowy przykładowego podłączenia.
Dane techniczne:
Zasilanie 12V 2A pobór w czuwaniu 20 mA
Wyjście na sygnalizator 12V MAX 1A
Wyjście 1,5-2V dla zew diody LED
Wymiary 50x50mm

Zawartość:
1x płyta mini centralki alarmowej
1x LED Czerwona
