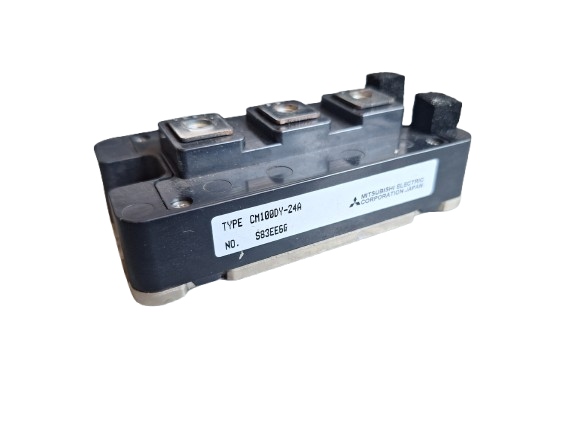

Moduł IGBT MITSUBISHI CM100DY-24A

MITSUBISHI CM100DY-24A to wysokowydajny moduł IGBT typu dual (półmostek), zaprojektowany i wyprodukowany przez firmę Mitsubishi Electric, jednego z czołowych producentów komponentów mocy. Ten moduł łączy w sobie dwa tranzystory IGBT oraz dwie wbudowane diody freewheeling, co czyni go idealnym rozwiązaniem dla szerokiej gamy aplikacji wymagających efektywnej i niezawodnej konwersji energii.

Moduł CM100DY-24A charakteryzuje się napięciem kolektor-emiter wynoszącym 1200V i prądem znamionowym 100 A, co świadczy o jego zdolności do pracy w systemach o wysokiej mocy i napięciu. Dzięki technologii IGBT, moduł oferuje niskie straty przewodzenia i przełączania, wysoką niezawodność oraz łatwość sterowania, co przekłada się na zwiększoną efektywność energetyczną i redukcję ciepła w systemach docelowych. Solidna obudowa i zoptymalizowana konstrukcja termiczna (widoczna po stronie montażowej modułu, przeznaczonej do współpracy z radiatorem) zapewniają stabilne parametry pracy i długą żywotność, nawet w wymagających warunkach przemysłowych.

Dane techniczne:

• Producent: MITSUBISHI ELECTRIC

• Typ produktu: Moduł IGBT (Insulated Gate Bipolar Transistor)

• Model: CM100DY-24A

• Konfiguracja: Dual (półmostek)

• Napięcie kolektor-emiter (VCES​): 1200V

• Prąd kolektora (IC​): 100 A

• Wbudowane diody: Dioda freewheeling (Fast Recovery Diode - FRD) w każdym półmostku.

• Charakterystyka przełączania: Wysoka prędkość przełączania (Low switching losses)

• Spadek napięcia w stanie przewodzenia (VCE(sat)​): Niski

• Obudowa: Standardowa obudowa modułu mocy z izolowaną podstawą.

• Terminale: Zaciski śrubowe dla przyłączy mocy, piny do sterowania bramką.

• Temperatura pracy złącza: Typowo do 150∘C.

• Izolacja: Wysoka izolacja elektryczna między obwodem mocy a podstawą.
