Kamera internetowa montowana w laptopach marek ASUS, Acer, Dell

Producent: Chicony

Interfejs: USB2.0

Rozdzielczość: Standardowa matryca HD (720p), rejestracja obrazu w rozdzielczości 1280x720 pikseli przy 30 klatkach na sekundę (fps).

Dioda kontrolna (LED): dioda sygnalizująca pracę kamery gdy aplikacja uzyskuje dostęp do wideo.

Moduł wymaga zasilania napięciem 3,3 V. (podanie napięcia 5 V ze standardowego portu USB bezpośrednio na pin zasilający uszkodzi procesor obrazu na płytce).

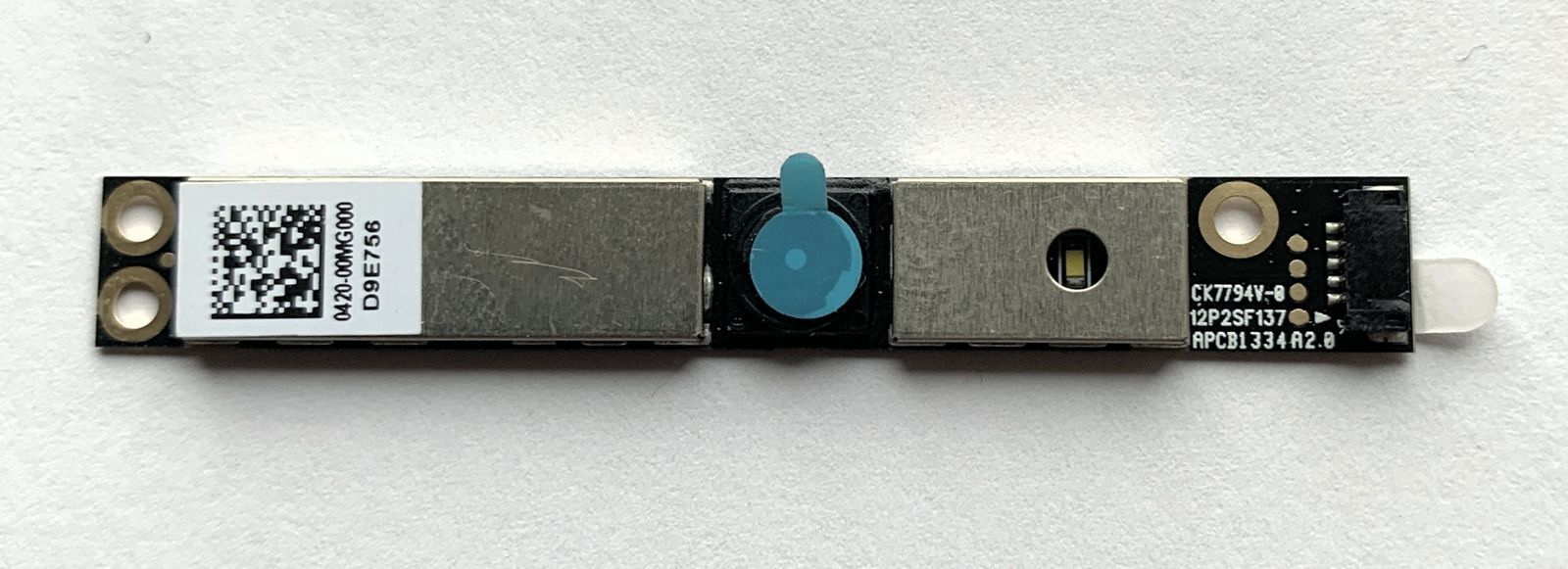

Patrząc na złącze po prawej stronie, licząc od góry do dołu (od pinu najbliższego białego otworu montażowego z metalową obwódką w dół):

Pin 1 (Góra) GND/Shield Dodatkowa masa ekranu

Pin 2 GND (Masa) Masa zasilania i sygnału (czarny przewód w kablu USB)

Pin 3 USB D+ (Data+) Linia danych plus (zielony przewód w kablu USB)

Pin 4 USB D- (Data-) Linia danych minus (biały przewód w kablu USB)

Pin 5 (Dół) VCC (+3.3V) Zasilanie kamery (wymaga 3,3 V – podłącz do wyjścia stabilizatora)
