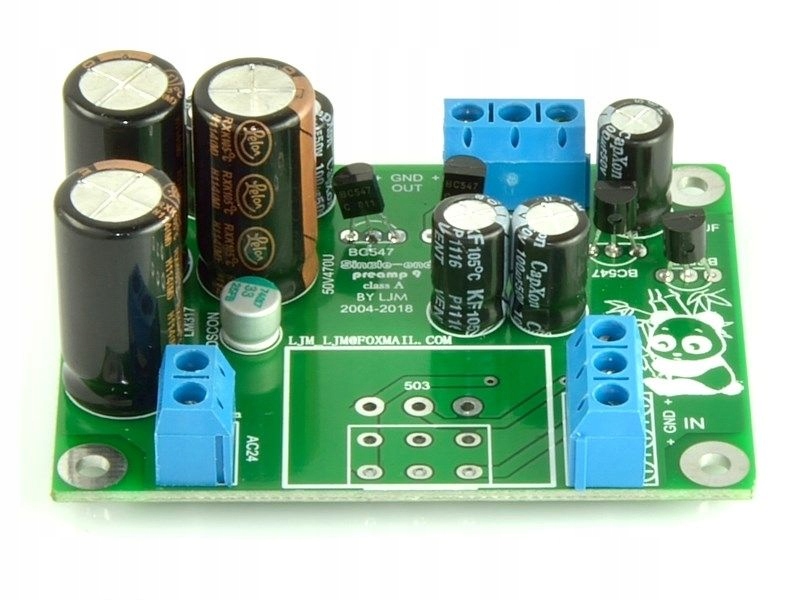

MODUŁ PRZEDWZMACNIACZA PREAMP9 KLASA A STEREO

Moduł przedwzmacniacza tranzystorowego stereo single-ended, klasa A.

Tranzystory NPN BC547C (testowane, każdy ze wzmocnieniem ok. 600).

Jest to nowa wersja modułu z bardziej rozbudowaną filtracją zasilania.

Moduł dwukanałowy - stereo.

Parametry:

THD+N < 0.05%

SNR > 100dB

Frequency response: 20Hz-20kHz -0.05dB

Prąd spoczynkowy: 25mA

Wzmocnienie: 10-krotne

Impedancja wejściowa: 20K

Zasilanie: od 20Vac do 28Vac (z transformatora), powyżej 5VA

Wymiary: 71mm x 53mm x 28mm (wysokość)

FFT test (zdjęcie) dla sygnału wyjściowego 1.06V.

Do płytki modułu pasują potencjometry ALPS RK168 / RK271, jak też drabinki na rezystorach SMD z naszej ofery.

Kondensatory elektrolityczne to Lelon RXK (470uF 50V) i Capxon KF (100uF 50V).

Schemat modułu nie jest dostępny.

Moduł polutowany i uruchomiony.

Moduł przedwzmacniacza stereo single-ended, klasa A, stereo.
