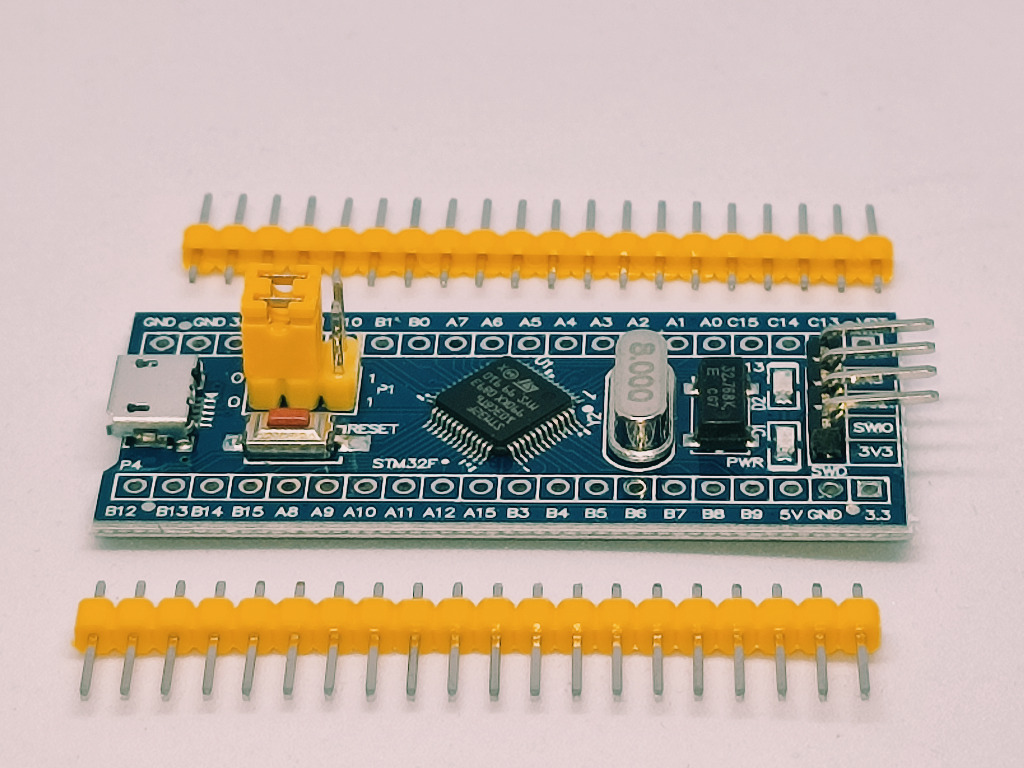

Jest to układ rdzeniowy oparty na płycie głównej ramienia CS32F103C8T6, funkcje są następujące:
1, płyta oparta na najbardziej podstawowym obwodzie MCU, 8M i 32768 obwodzie kryształu, obwód zasilania USB.
2, płyta główna jest podzielona na dwa rzędy prowadzi do wszystkich portów I / O.
3, z interfejsem pobierania do debugowania symulacji SWD, prosta i wygodna, szybkość debugowania.
4, korzystanie z interfejsu Mirco USB, można zrobić komunikacja USB i zasilacz, interfejs USB, kompatybilny ze zwykłym interfejsem ładowarka do telefonu komórkowego Andrews.
6, RTC crystal Epson marki, łatwe do uruchomienia, bardziej stabilne.
7, z podwójnym sworzniem, ale sworzeń nie jest domyślnie spawany, użytkownik według własnych scenariuszy aplikacji wybiera własny kierunek spawania. Jeśli wymagane jest spawanie, poinformuj o tym właściciela.
Keil może być używany do kompilacji, kompilatora IAR, można go pobrać za pomocą procedur J-Link lub USART1, procedury są właścicielem i procedurami debugowania, występują problemy mogą skonsultować się z właścicielem

Opis Chipa

Rodzaj opakowania: LQFP;
Liczba pinów: 48;
Jądro: Cortex-M3;
Częstotliwość robocza: 72MHz;
Zasoby pamięci: 64K bajt Flash, 20 kbajt SRAM;
Zasoby interfejsu: 2x SPI, 3x USART, 2x I2C, 1x puszka, 37x porty I / O,
Analogowo-cyfrowa konwersja: 2x ADC (12-bitowy/16-kanałowy)
Timery: 3 ogólne timery i 1 zaawansowany zegar
Debug pobrania: wsparcie JTAG / SWD debug interfejs do pobrania, wsparcie dla IAP.
2, RT9193: 3.3V mikroprocesor regulacyjny, maksymalna moc wyjściowa 300mA.
--------------------------------------------------------------------

Opis interfejsu

1, interfejs SWD: wsparcie dla symulacji, pobierania i debugowania.
2, Mirco USB interfejs: zasilanie i komunikacja USB, nie obsługuje pobierania.
3, USART1 interfejs: USART1 może być używany do pobrania programu, lub użyć USART1 do komunikacji.
4, interfejs wtykowy MCU: prowadzi wszystkie piny portu I / O, łatwe do połączenia z urządzeniami peryferyjnymi.
Interfejs wejściowy i wyjściowy 5, 5V i 3.3V mocy: powszechnie używane w zewnętrzne zasilanie lub z innymi modułami do wspólnej obróbki naziemnej
