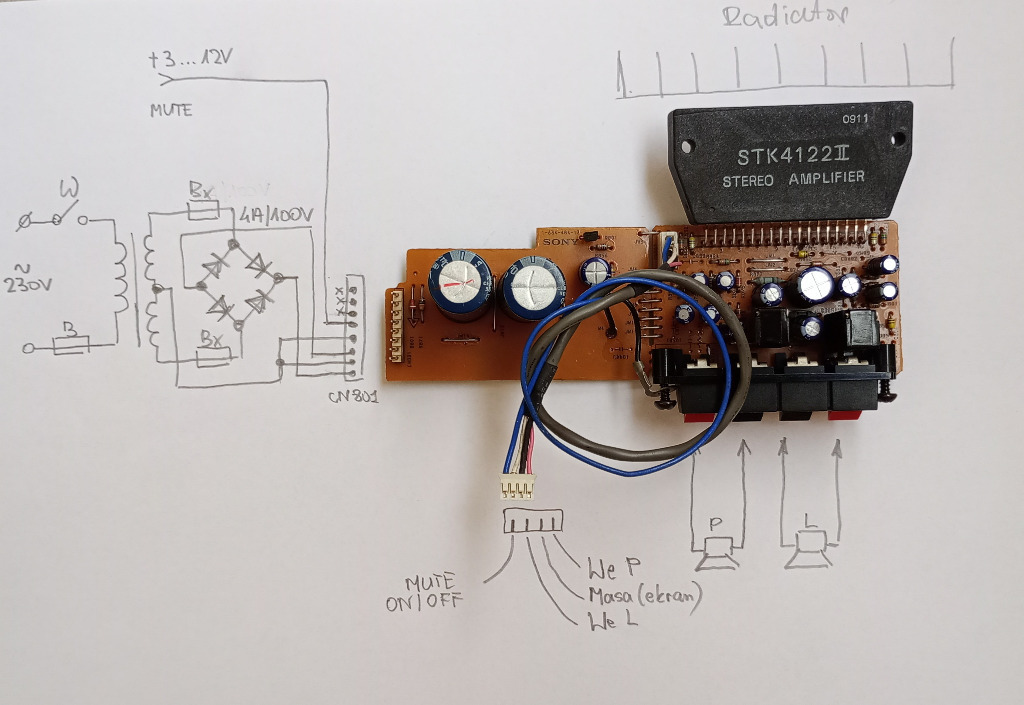

Moduł wzmacniacza mocy na STK4122, 2x12W. Zasilanie 2x17VDC/2x4om, 2x20VDC/2x8om

Moduł sprawdzony, czułość 45mV/1W/8om

Wejście MUTE przy włączeniu zasilania - podłączyć do napięcia zasilania 3...12V ( nie więcej jak 12V) lub napięcia AC przez diodę z rezystorem do masy aby nie było więcej jak 12DC

Wejście MUTE ON/OFF - podanie napięcia powoduje załączenie wyciszania, odłączenie napięcia stopień końcowy uaktywnia się po ok 2sek.

Do uruchomienia potrzeba transformatora z wyjściem symetrycznym, mostek prostowniczy, potencjometr głośności + ew. przedwzmaczniacz
