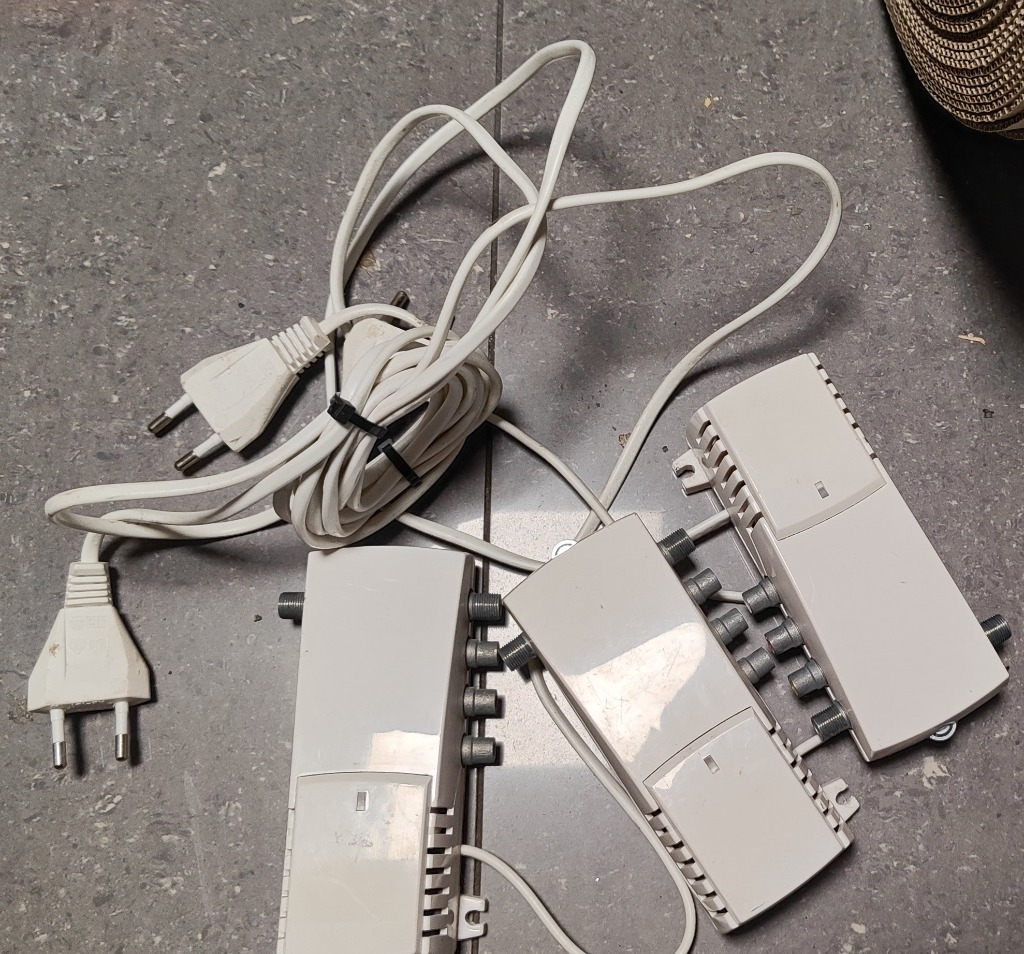

Modulatory sprawne.
MODULATOR TV MT-47
Wejścia: 1 szt. Video composite (Cinch) 1 szt. RF (F) 2 szt. audio (Cinch) ; Wyjście: 1 szt. RF (F) ; Zakres częstotliwości wejścia wideo: 20 Hz ... 6 MHz ; Poziom / impedancja wej. wideo: 1 V ± 1 dB / 75 Ω ; Zakres częstotliwości wejścia audio: 20 Hz ... 15 kHz ; Regulacja poziomu wej. audio: 1 ... -14 dB ;
Waga: 0.3800
Długość: 140
Szerokość: 95
Wysokość: 50
Dwuwstęgowy modulator ze sterowaniem mikroprocesorowym Wybór kanału wyjściowego jest dokonywany za pomocą dwóch przycisków (widocznych po otwarciu pokrywy), a jego numer, podobnie jak każdy parametr opisany poniżej, którego wartość można zmieniać, jest wyświetlany na wyświetlaczu LED Numer kanału oraz wartości innych parametrów są zapisywane w pamięci nieulotnej Zastosowanie kwarcowego układu stabilizacji (PLL) zapewnia prawie zerowy błąd częstotliwości Modulatory te można łączyć kaskadowo Umożliwiają one także sumowanie sygnału zmodulowanego z sygnałem telewizji naziemnej Istnieje możliwość zabezpieczenia modulatora przed nieautoryzowanym dostępem Należy zaznaczyć, że w porównaniu do poprzednich serii modulatorów firma Terra zaimplementowała więcej wariantów systemu PAL
Wejścia: 1 szt. Video composite (Cinch) 1 szt. RF (F) 2 szt. audio (Cinch) Wyjście: 1 szt. RF (F) Zakres częstotliwości wejścia wideo: 20 Hz ... 6 MHz Poziom / impedancja wej. wideo: 1 V ± 1 dB / 75 Ω Zakres częstotliwości wejścia audio: 20 Hz ... 15 kHz Regulacja poziomu wej. audio: 1 ... -14 dB Poziom / impedancja / dewiacja wej. audio: 775 mV RMS / 10 kΩ / 50 kHz Poziom (typowy) / impedancja wyj. RF: 85 dBµV / 75 Ω Regulacja poziomu wyj. RF: 0 ... -20 dB Wersja sygnału PAL wyj. RF: B/G/D/K/H/I/L/M/N/Australia Zakres częstotliwości (kanałów) wyj. RF: 170 MHz ... 230 MHz
470 MHz ... 862 MHz (K6-12, K21-69)
Dokładność nośnych: ± 50 kHz Częstotliwość podnośnej dźwięku: 4.5 ; 5.5 ; 6.0 ; 6.5 MHz Zakres regulacji nośnej video: ± 2.25 MHz maks. z krokiem 0.25 MHz Tłumienie przelotu SAT / Terr: 2.5 dB / 1.5 dB Zakres częstotliwości przelotu SAT / Terr: 47 MHz ... 2150 MHz Odpowiedź częstotliwościowa wideo: ± 1 dB Współczynnik A/V: 12 / 16 dB Głębokość modulacji amplitudy (typowa): 81 % SNR (ważony): ≥ 55 dB Zasilanie: 230 V AC @ 50Hz Pobór mocy: 2.5 W Temperatura pracy: -10 °C ... 50 °C Wybrane funkcje: regulacji częstotliwości nośnej wizji zmiany głębokości modulacji podnośnej dźwięku zmiany odstępu podnośnej audio od nośnej wideo regulacji poziomu wejściowego oraz dewiacji sygnału audio Waga: 0.336 kg Wymiary: 133 x 73 x 39 mm
