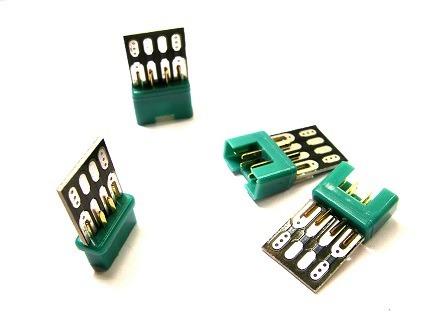

Znacząco ułatwia lutowanie przewodów serw do złącza MPX. Powstałe w ten sposób złacze jest bardziej odporne na wibracje. Wszystkie sześć pinów złącza MPX zostało przeniesione na płytkę. Jednak adapter posiada 8 pól lutowniczych. Dzieje się tak dlatego, że zewnętrzne pola są ze sobą połączone po obu stronach płytki.

Najczęstszym zastosowaniem jest połączenie przewodów dwóch serw np. skrzydła. Diagram pokazuje jak ułożone są pady na płytce. Znajdują się dwie „1” i „4”. Ponieważ te pady połączone są ze sobą po obu stronach płytki i wykorzystują jeden pin złącza MPX

Przykład podłączenia dwóch serwomechanizmów:

SERVO 1:
- PWR + (typ. czerwony) : Pad nr 1
- SIGNAL (typ. biały lub żółty): Pad nr 2
- GND – (typ. czarny lub brązowy): Pad nr 3
SERVO 2:
- PWR + (typ. czerowny): PAD nr 4
- SIGNAL (typ. biały lub żółty): Pad nr 5
- GND – (typ, czarny lub brązowy): Pad nr 6

UWAGA: złącza MPX nie wchodzą w skład zestawu.
