Tester kabli USB - Test zasilania i transmisji danych Lightning, USB-C, Micro USB

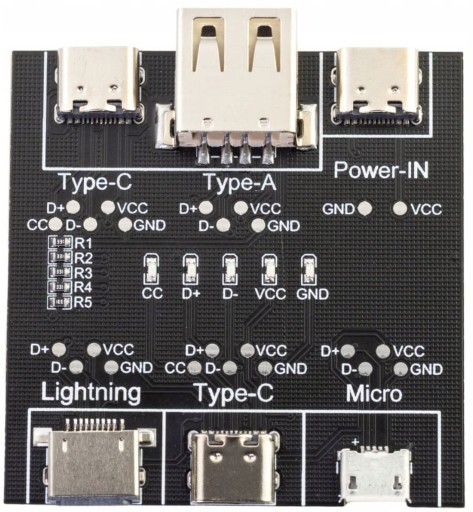

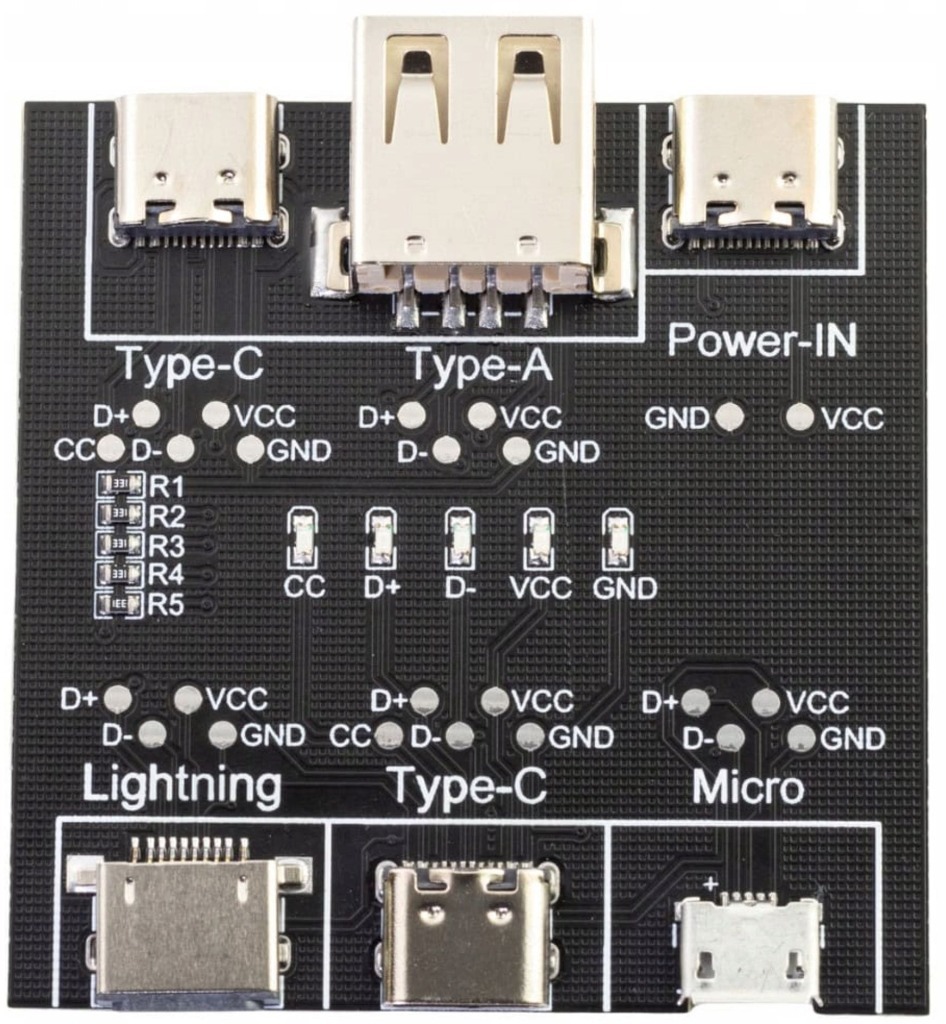

Płytka do sprawdzania zasilania i transmisji danych. Tester wyposażony w złącza typu: Lightning, USB-C, Micro USB.

Umożliwia szybkie i efektywne sprawdzenie przewodów pod kątem ładowania i transmisji danych. Idealna dla serwisów i osób, które chcą samodzielnie sprawdzać stan swoich kabli USB.

Kluczowe Funkcje:

• Szybka Diagnostyka: Umożliwia szybkie wykrycie nieprawidłowości w przewodach danych.

• Prosta Obsługa: Łatwa identyfikacja problemów dzięki diodom sygnalizacyjnym.

• Uniwersalność: Kompatybilność z różnymi typami złączy USB, w tym Lightning, USB-C i Micro USB.

• Kompaktowy Rozmiar: Mały i wygodny w użyciu oraz przechowywaniu.

Instrukcja Obsługi:

1. Podłączenie Zasilania:

2. Użyj przewodu USB-C podłączonego do źródła zasilania i podłącz go do płytki testowej.

Testowanie Przewodu:

• Włóż gniazdo USB testowanego przewodu w miejsce Type-A.

Włóż końcówkę testowanego przewodu w odpowiednie gniazdo płytki testowej. Obserwacja Diody:

• VCC i GND nie świecą się: Przewód jest uszkodzony.

• D+ lub D- nie świecą się: Problem z transmisją danych przewodu.

• Jeśli VCC i GND świecą się, oznacza to, że przewód nie obsługuje transmisji danych.

Test Przewodu USB-C do USB-C:

• CC nie świeci się: Przewód jest uszkodzony.

Środki Ostrożności:

• Podczas testowania należy podłączyć tylko trzy wymagane gniazda (elektryczne, wejściowe i wyjściowe linii danych). Podłączenie innych linii może wpłynąć na wyniki wykrywania.

Specyfikacja Techniczna:

• Złącza: USB-A, USB-C, Micro USB, Lightning

• Wymiary: 53 x 50 mm

• Waga: 12 g
