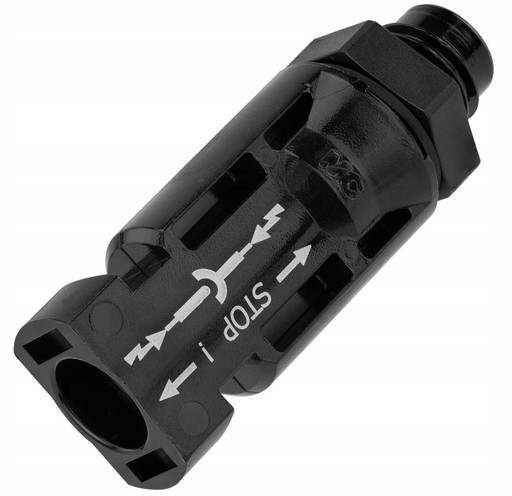

Oryginalny konektor solarny MC4 na przewód 4-6mm² - wtyk panelowy

NIE ZAWIERA STYKU W ZESTAWIE

Stäubli Multi-Contact

Wysokiej jakości oryginalny wtyk panelowy (-) typu MC4 do stosowania na kablu solarnym. Przeznaczony do montażu w rozdzielnicach, obudowach, falownikach, inwerterach, itp.

Prezentowane złącza posiadają certyfikaty TÜV-Rheinland, UL, CSA oraz stopień ochrony IP68 co jest gwarancją wysokiej trwałości i niezawodności w naszych warunkach atmosferycznych.

Niezwykle wysoka jakość wykonania gwarantuje dodatkowo bardzo długą żywotność produktu (do 25 lat).

Charakterystyka:

Napięcie pracy: 1250V DC (TÜV) / 1500V DC (UL)
Prąd znamionowy: 39A (4mm²) / 45A (6mm²)
Rodzaj: wtyk panelowy MC4
Przekrój przewodów: 4/6mm² (12/10 AWG)
Materiał styków: miedź platerowana cyną
Izolacja: poliwęglan PC / poliamid PA
Połączenie z kablem: zaciskowe (przy pomocy odpowiednich narzędzi)
Temperatura pracy (TÜV): -40°C do +85°C
Palność: odporność zgodna z UL94-V0
Stopień ochrony: IP65 (cały czas) / IP68 (1 metr pod wodą przez 1 godzinę)
Technologia MULTILAM o wysokiej stabilności długoterminowej, która zapewnia niezmiennie niską utratę wydajności przez cały okres użytkowania złącza

Produkty Stäubli Multi-Contact

Prezentowany konektor jest oryginalnym produktem szwajcarskiej firmy Stäubli Multi-Contact. Został wykonany z najlepszych możliwych komponentów, dzięki czemu cechuje się niezawodnością i wytrzymałością w każdych warunkach.

Tańsze zamienniki są produktami o widocznie niższej jakości oraz krótszej żywotności. Zastosowanie oryginalnego rozwiązania gwarantuje bezproblemowe i długie działanie całej instalacji fotowoltaicznej.

Jak rozpoznać oryginalne złącza MC4?

Na obudowie wtyku (-) znajdują się białe napisy: z jednej strony "STOP", a z drugiej "Do not disconnect under load".
Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.
Na obudowie gniazda (+) widnieją wytłoczone pierwsze litery nazwy firmy, czyli MC.

Stopień ochrony IP65 / IP68 (EN60529)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.

Prezentowany produkt posiada następujące właściwości:

ochrona przed dostępem do części niebezpiecznych drutem
ochrona pyłoszczelna
ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony - IP65
ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem - 1 metr pod wodą przez 1 godzinę) - IP68

Certyfikaty i normy

Bardzo wysoka jakość produktu została potwierdzona następującymi certyfikatami:

Certyfikat TÜV-Rheinland, zgodnie z IEC 62852: R60127181
Komponent uznany przez UL, zgodnie z UL 6703: E343181
Certyfikat CSA, zgodnie z UL 6703: 250725

Specyfikacja techniczna:

Producent: Stäubli Multi-Contact
Symbol: PV-ADSP4-S2/6-UR
Rodzaj: wtyk panelowy MC4
Rozmiar przewodu: 4,0 - 6,0 mm² (12 AWG - 10 AWG)
System złączy / styków: Ø 4 mm / MULTILAM
Napięcie pracy (TÜV): 1250 V DC
Napięcie pracy (UL): 1500 V DC
Prąd znamionowy TÜV (4 mm²): 39A
Prąd znamionowy TÜV (6 mm²): 45A
Znamionowe napięcie udarowe dla 1250 V DC: 16 kV
Zakres temperatur dla otoczenia (TÜV/UL): -40°C do +85°C
Górna temperatura graniczna: 105°C (TÜV)
Stopień ochrony: IP65 / IP68 @1h (w stanie połączenia)
Kategoria przepięć / stopień zanieczyszczenia: CAT III / 3
Rezystancja styków w złączu: ≤ 0,25 mΩ
Klasa bezpieczeństwa: II
Sposób zarabiania: zaciskanie
Materiał wykonania styków: miedź platerowana cyną
Izolacja: poliwęglan PC / poliamid PA
Klasyfikacja ogniowa: UL94-V0
