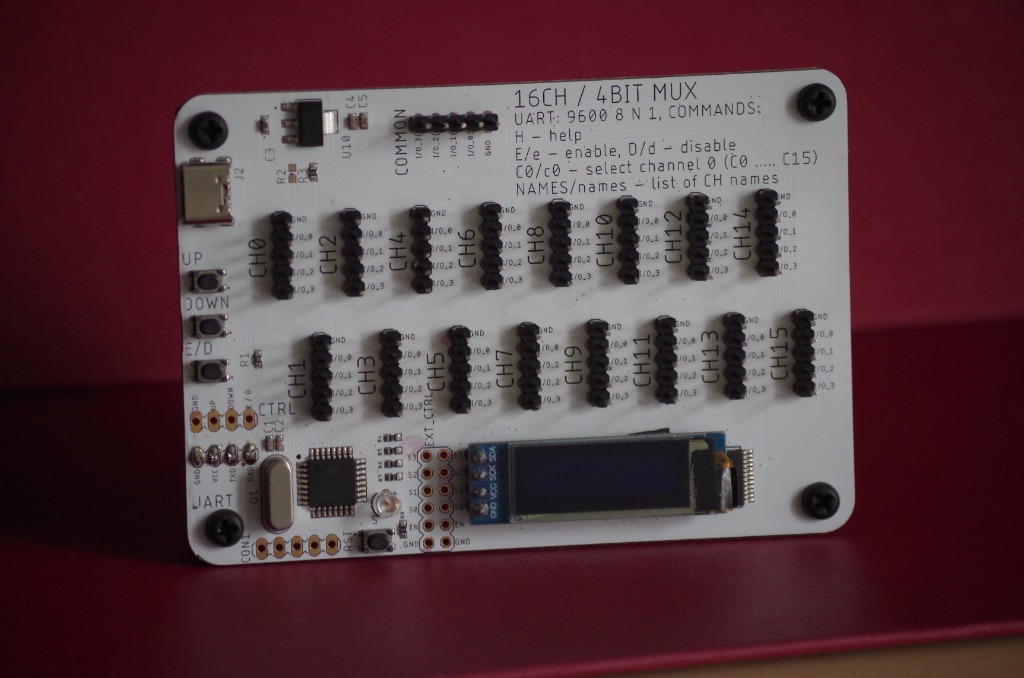

Jednym z podstawowych zastosowań multiplexera może być rozszerzenie możliwości programatorów/debuggerów. Dzięki multiplekserowi możliwe jest połączenie nawet do 16 programowanych układów do programatora/debuggera. Multiplekser umożliwia również dołączanie kaskadowo kolejnych multiplekserów, co powoduje, że każdy kolejny stopień połączeń umożliwia przyłączenie 16 x więcej kolejnych układów. Innym sposobem połączeń może być przeciwsobne połączenie multiplekserów, to znaczy połączenie ze sobą wejść/wyjść COMMON dwóch multiplekserów i dzięki temu istnieje możliwość połączenia w danej chwili jednego, dowolnego kanału (CH0…CH15) pierwszego multipleksera z jednym, dowolnym kanałem drugiego multipleksera.

Wygodny sposób sterowania multiplekserem zapewnia wbudowany sterownik z interfejsem UART, do którego można podłączyć dowolny konwerter UART o poziomach sygnału 3,3V. Złącze UART umożliwia zasilanie zewnętrznego konwertera, dzięki czemu można zastosować na przykład wygodne bezprzewodowe, niedrogie moduły bluetooth pracujące w trybie SPP. Poza UART można sterować wyborem kanałów za pomocą przycisków lub za pomocą zewnętrznych sterowników.

Właściwości multipleksera:

• Multipleksowanie/demultipleksowanie wspólnego 4-bitowego  wejścia/wyjścia do dowolnego z szesnastu 4-bitowych kanałów

• Włączanie/wyłączanie wszystkich kanałów

• Sterowanie za pomocą UART, przycisków lub zewnętrznych sterowników

• Dzięki UART możliwość sterowania dowolnymi skryptami obsługującymi porty COM

• Wyświetlanie informacji o stanie multipleksera na wbudowanym wyświetlaczu lub poprzez terminal UART

• Możliwość nadawania nazw poszczególnym kanałom

• Możliwość wyboru zachowania multiplexera po ponownym włączeniu zasilania (aktywny, nieaktywny, stan poprzedni)

• Możliwość łączenia ze sobą multiplekserów w różne konfiguracje

• Zasilanie poprzez złącze USB C, 5V,

• Wymiary płytki: 98x68 mm
