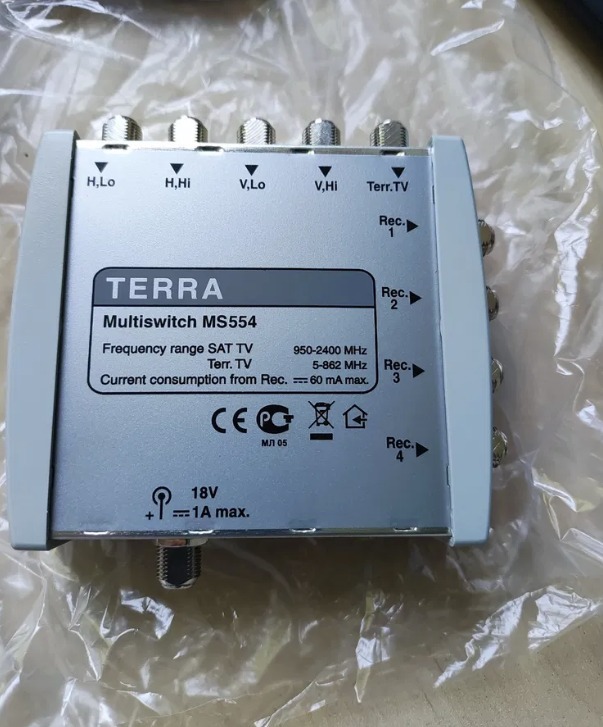

Multiswitch MS-554 Terra 5-wejściowy 4-wyjściowy

Multiswitch MS-554 Terra 5-wejściowy 4-wyjściowy
Multiswitch umożliwia łączenie sygnałów VHF i UHF telewizji naziemnej z sygnałami częstotliwości pośredniej (IF) w zakresie 950-2150 MHz z czterech polaryzacji i przesyłanie ich jednym przewodem do czterech odbiorników satelitarnych. Aby zwiększyć ilość abonentów można zastosować dodatkowo multiswitche przelotowe MS-553 oraz przy większych instalacjach wzmacniacz SA-51. Multiswitch wymaga zewnętrznego zasilacza np. PS-182F.

Dane techniczne:

nazwa: MS554
zakres częstotliwości IF: 0,95-2,3GHz
zakres częstotliwości TV: 5-862MHz
wzmocnienie odgałęzienia IF: 2dB
wzmocnienie odgałęzienia TV: -19dB
poziom wyjściowy IMD3=35dB: 93dBuV
separacja wejść IF: >30dB
separacja wyjść dla IF: >30dB
separacja wyjść dla TV: >30dB
pobór prądu z tunera: 60mA
sygnały sterujące:
V/Lo - 11,5-14,5V/ kHz
H/Lo - 16,5-19V/0kHz
V/Hi - 11,5-14,5V/22kHz
H/Hi - 16,5-19V/22kHz
zasilanie zewnętrzne gn. "F": +18V/1A
temperatura pracy: -20-+50 stopni
wymiary: 117x106x34 mm
waga: 0,25 kg
