Witam, na sprzedaż PCB do budowy LEGENDARNEGO (na prawdę przez duże L) wzmacniacza słuchawkowego DIY - Objective2, wg projektu amerykańskiego inżyniera o pseudonimie NwAvGuy. Jego historia była bardzo burzliwa - fora "sponsorowane-branżowe" jak np. Head-Fi zbanowały go za krytykę i obnażenie bubli konstruktorskich takich firm jak Shiit Audio, nie raz udowadniał, że sprzęt za kilka $ gra tak samo lub jest lepszy niż sprzęty ze stajni NuForce czy FiiO za $$+. To w skrócie - więcej znajdziecie w internecie - blogi i tematy: https://nwavguy.blogspot.com/2011/07/banned-at-head-fi.html, https://forum.mp3store.pl/topic/139548-objective2-odac-by-nwavguy/ - https://www.reddit.com/r/headphones/comments/57g826/how_nwavguy_the_inventor_of_the_o2_and_odac_got/
Płytka ma tylko naniesioną poprawkę przez JDS Labs, powiększającą delikatnie rozstaw i otwory montażowe pod power jack (gniazdo zasilające, o ile zdecydujemy się montować je na PCB ;)) Różnica między płytkami na przedostatnim zdjęciu.
Wzmacniacz złożony poprawnie - gra... wyśmienicie - żadnych zbędnych, debilnych "audiofilskich ficzerów" jak sztuczne podbijanie basu, cykające jak świerszcze soprany czy poszerzona scena rodem z Sydney Opera House. ;) Robi to co ma robić a jedynym problemem może być - choć nie musi - źródło do jakiego go podłączycie.
Załączam do pobrania ostatni BOM i projekt standardowych paneli oraz program w którym można je sobie dowolnie przeprojektować i np wyeksportować do pliku *dxf - ja np. zrobiłem je pod stacjonarny O2 do obudowy Hammond`a 1455T2201, wysłałem projekty do wycięcia w aluminium i cyk. Można znaleźć w necie nawet całe obudowy do wydruku 3D.
https://drive.google.com/file/d/19_ATozZLXYGOD08u2DpkGEjT-BoEv2G0/view?usp=drive_link
Inne przydatne linki:
Opis i blog NwAvGuy`a: https://nwavguy.blogspot.com/2011/08/o2-details.html
Link do obszernego tematu na diyAudio: https://www.diyaudio.com/community/threads/the-objective2-o2-headphone-amp-diy-project.193977/
TIP: wzmacniacz jako portable zasilany jest np z dwóch baterii 9V a jeżeli jest robiony jako stacjonarny zasilany jest prądem przemiennym AC! Bodajże od 14 do 20VAC - na ostatnim zdjęciu dałem przykład jakiego zasilacza używam, kupiony tu na allegro za 8 PLN - wcale nie potrzeba drogiej kombinatoryki w stylu "Tomanków" albo kosmicznych "Hi-End Pure Sound AC adapter" itd. ;) Pamiętajcie - zasilacz musi być AC-AC a nie AC-DC, to najważniejsze.
Pod rezystory ustalające GAIN można sobie dać gniazda żeby nie trzeba było ich lutować na stałe do PCB - w razie jak komuś nie spodoba się wzmocnienie. ;)

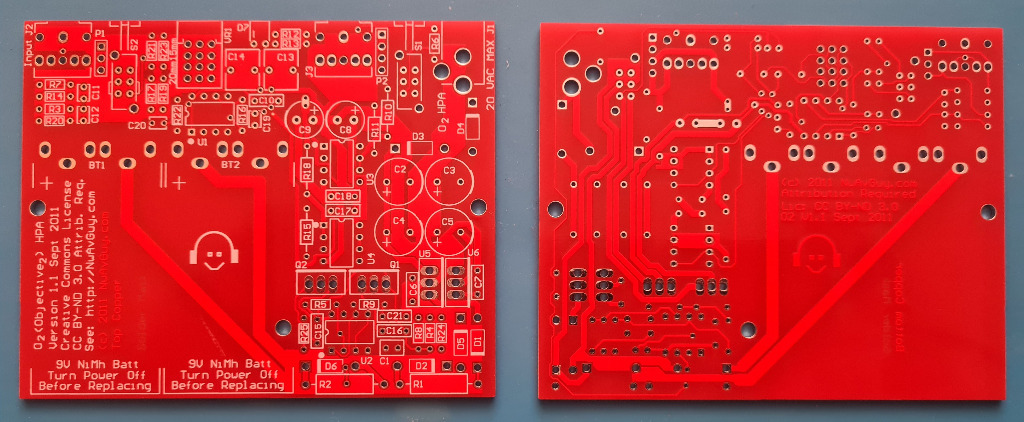

Oczywiście sprzedaję samą PCB, kolor czerwony, (pierwsze zdjęcie - reszta zdjęć poglądowa) - aktualnie mam 4 sztuki.
Pozdrawiam.
