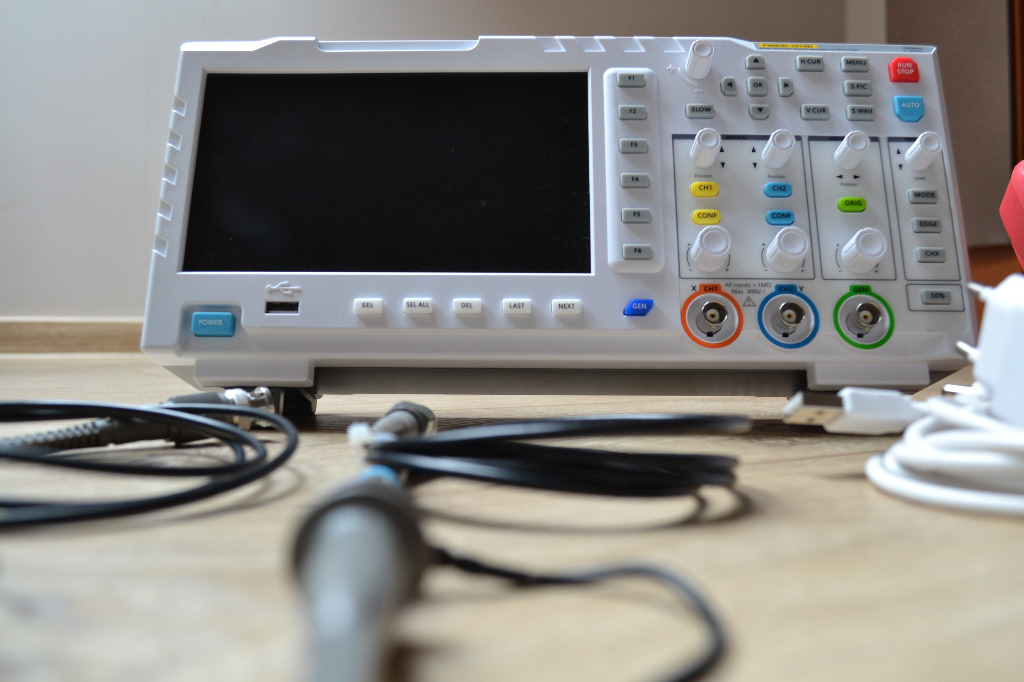

Nowy-bardzo mało używany FNIRSI-1014D to wielofunkcyjny dwukanałowy oscyloskop o kompaktowej konstrukcji i szerokim zakresie funkcji przeznaczony dla branży serwisowej i badawczo-rozwojowej.
Idealny dla hobbystów, studentów i profesjonalistów. Oferuje pasmo przepustowości 100 MHz, dwa kanały pomiarowe, częstotliwość próbkowania 1GSa/s oraz duży, czytelny wyświetlacz LCD. Urządzenie oferuje korzystny stosunek ceny do jakości.
FNIRSI 1014D jest idealnym narzędziem do takich prac jak:
Diagnostyka elektroniki
Naprawa sprzętu elektronicznego
Projektowanie układów elektronicznych
Prowadzenie zajęć laboratoryjnych
Majsterkowanie
Główne cechy:
Kompaktowa i ergonomiczna obudowa : Łatwy do transportu i obsługi.
Duży, kolorowy wyświetlacz LCD : Zapewnia czytelny obraz przebiegów.
Dwa kanały pomiarowe : Pozwala na jednoczesne monitorowanie dwóch sygnałów.
Szerokie pasmo przepustowości 100 MHz : Wystarczające do większości zastosowań hobbystycznych i edukacyjnych.
Szybka częstotliwość próbkowania 1GSa/s : Zapewnia dokładne rejestrowanie szybkich przebiegów.
Generator funkcyjny DDS : Umożliwia generowanie różnych sygnałów testowych.
Interfejs USB: Umożliwia podłączenie do komputera w celu analizy danych i zapisywania przebiegów.
Specyfikacja:
2 kanały
wysokiej rozdzielczości wyświetlacz LCD 7 cali 800 x 480 pikseli
szerokość pasma: 2×100 MHz
częstotliwość próbkowania: 1 GSa/s
dokładność przetwornika ADC: 8 bitów
czas narastania: mniej niż 3 ns
pojemność pamięci: 240 kb
impedancja wejściowa: 2×1 MΩ
czułość: 50 mV/div ~ 5 V/div (7 kroków)
ochrona: do 400 V góra-dół
sprzężenie wejściowe: AC/DC
podstawa czasu: 50 s/div ~ 10 ns/div (30 kroków)
tryb wyzwalania: pojedynczy/normalny/auto
tryb wyzwalania: narastający/opadający
dokładność numerycznego wskazania napięcia: ±5%
numeryczna dokładność odpowiedzi częstotliwościowej: ±0,01%
przechwytywanie ekranu: 1000 obrazów
przechwytywanie przebiegów: 1000 sygnałów
częstotliwość generatora funkcyjnego: 1 Hz ~ 10/2 MHz
wyjście generatora funkcyjnego: 14 przebiegów
interfejs USB umożliwia podłączenie do komputera w celu udostępniania zrzutów ekranu i analizy zapisanych danych
kursory: 2× poziomy, 2× pionowy
pomiar numeryczny: VPP, VP, Vmax, Vmin, Vavg, Vrms, częstotliwość, duty+, duty-, time+, okres
funkcje pomiarowe: Pomiar kursorem, wykres Lissajousa, widmo FFT
zasilanie: 5 VDC/2 A
wymiary: 310 × 145 × 70 mm
