O przedmiocie

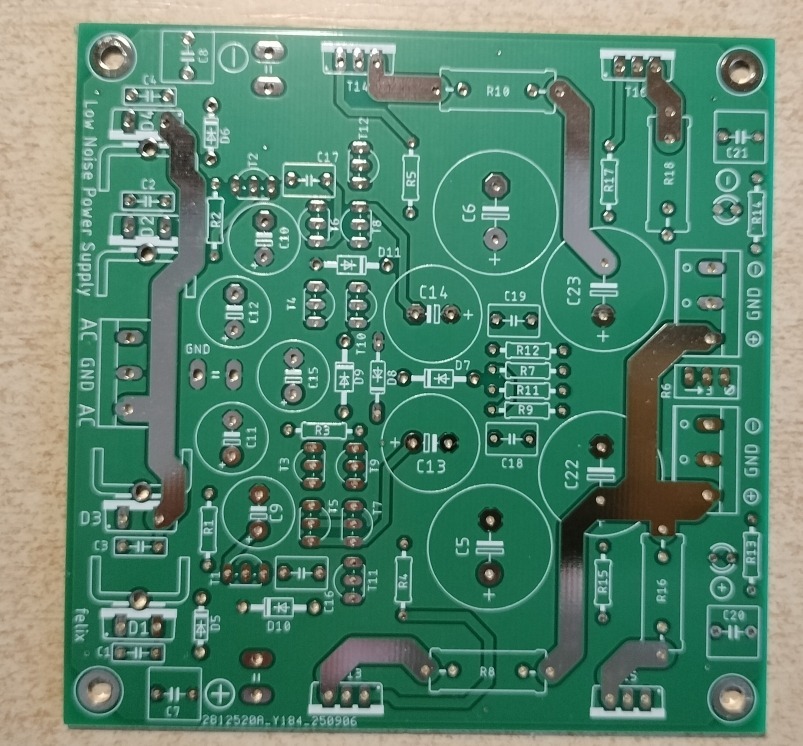

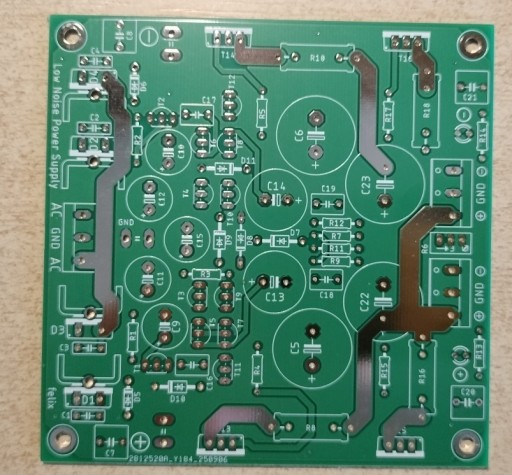

PCB niskoszumowego zasilacza symetrycznego na bazie sigma22.

Dołożone kondensatory filtrujące na wyjściu.

Napięcie wyjściowe ustawiane na stałe rezystorem lub potencjometrem - do wyboru.

Obciążenie do 8A dla mostka na szybkich diodach MUR810, MUR820.

Wymagane radiatory zewnętrze.

ścieżki mocy są gotowe do dodatkowego ocynowania.

Idealny dla końdówki 2x40W.

1. Wyjścia napięcia stałego przed stabilizacją.

2. Ścieżki wysokoprądowe bez soldermaski – możliwość pobielenia cyną.

3. Rezystory 0,47ohm – wyprowadzenia dla pionowych i poziomych.

4. Jeden potencjometr lub rezystor do ustawiania napiecia dodatniego i ujemnego.

5. Szumy na poziomie -110dB.

6. niski opór wyjsciowy

napięcie wyjściowe / R6+R7 wartość / Dioda Zenera (D5)

±36V 4.99KΩ  BZX55C12 (12V)

±30V 6.81KΩ  BZX55C12 (12V)

±27V 7.87KΩ  BZX55C12 (12V)

±24V 10KΩ  BZX55C12 (12V)

±18V 20KΩ  BZX55C12 (12V)

±15V 39.2KΩ  BZX55C12 (12V)

±12V nie instalowany BZX55C12 (12V)

±10V 10KΩ  BZX55C5V1 (5.1V)

±9V nie instalowany BZX55C9V1 (9.1V)

±5V nie instalowany BZX55C5V1 (5.1V)

Wymiary PCB: 100x100mm, otwory montażowe 5mm od krawędzi. Otwory montażowe zgodne z modushop.

Stan Bardzo dobry
