Zestaw 9 płytek dla wmacniacza.
osobno za 270zł razem 250zł
Przed zakupem proszę o maila dla potwierdzenia dostępności!
1 - Układ DC Blocker + układ soft startu.
Mała ilosć elementów, prosty w budowie.
Ścieżki wysokoprądowe 230V odkryte, jest możliwość pogrubienia cyną.
Można zrobić tylko DC Blocker, lub soft start, lub obydwa.
2 - PCB niskoszumowego zasilacza symetrycznego na bazie sigma22.
Dołożone kondensatory filtrujące na wyjściu.
Napięcie wyjściowe ustawiane na stałe rezystorem lub potencjometrem - do wyboru.
Obciążenie do 8A dla mostka na szybkich diodach MUR810, MUR820.
Wymagane radiatory zewnętrze.
ścieżki mocy są gotowe do dodatkowego ocynowania.
Idealny dla końdówki 2x40W.
a. Wyjścia napięcia stałego przed stabilizacją.
b. Ścieżki wysokoprądowe bez soldermaski – możliwość pobielenia cyną.
c. Rezystory 0,47ohm – wyprowadzenia dla pionowych i poziomych.
d. Jeden potencjometr lub rezystor do ustawiania napiecia dodatniego i ujemnego.
e. Szumy na poziomie -110dB.
napięcie wyjściowe / R6+R7 wartość / Dioda Zenera (D5)
±36V 4.99KΩ BZX55C12 (12V)
±30V 6.81KΩ BZX55C12 (12V)
±27V 7.87KΩ BZX55C12 (12V)
±24V 10KΩ BZX55C12 (12V)
±18V 20KΩ BZX55C12 (12V)
±15V 39.2KΩ BZX55C12 (12V)
±12V nie instalowany BZX55C12 (12V)
±10V 10KΩ BZX55C5V1 (5.1V)
±9V nie instalowany BZX55C9V1 (9.1V)
±5V nie instalowany BZX55C5V1 (5.1V)
3 - PCB 7 wejść do wzmacniacza z możliwością podłączenia korektora.
Przedwzmacniacz wejściowy, wzmacniacz do wyjścia np do magnetofonu.
Audio oddzielone galwanicznie od sterowania przekaźnikami.
Może być sterowane przez arduino lub zwykłe mechaniczne przełączniki.
4 - PCB - klon wzmacniacza gramofonowego MM Threshold SL10 z filtrem dolnozaporowym.
Filtr blokuje częstotliwości poniżej 10Hz.
5 - PCB - drabinka potencjometrów do regulacji głośności. Sterowanie z np Arduino.
Wyprowadzenia pod szybkie przekaźniki omron G6K-2P. ULN2803 w zestawie.
6 - PCB wzmacniacza napięciowego z korekcją bass i trebble na przekaźnikach sterowanych np z arduino lub zwykłych przełączników.
Tory akustyczne oddzielone galwanicznie od sterowania.
2 układy ULN2803 w zestawie.
https://www.eleccircuit.com/hi-fi-preamplifier-with-tone-controls-project-circuit/
requency response range: 20Hz-20KHz
Total Harmonic Distortion Noise 0.001% at frequencies 20Hz-20KHz
Maximum output voltage 14Vrms at frequencies 20Hz-20KHz
Input sensitivity is 50mV
The increase / decrease rate of bass : +/- 17dB at 20 Hz
The increase / decrease rate of treble : +/- 17dB at 20KHz

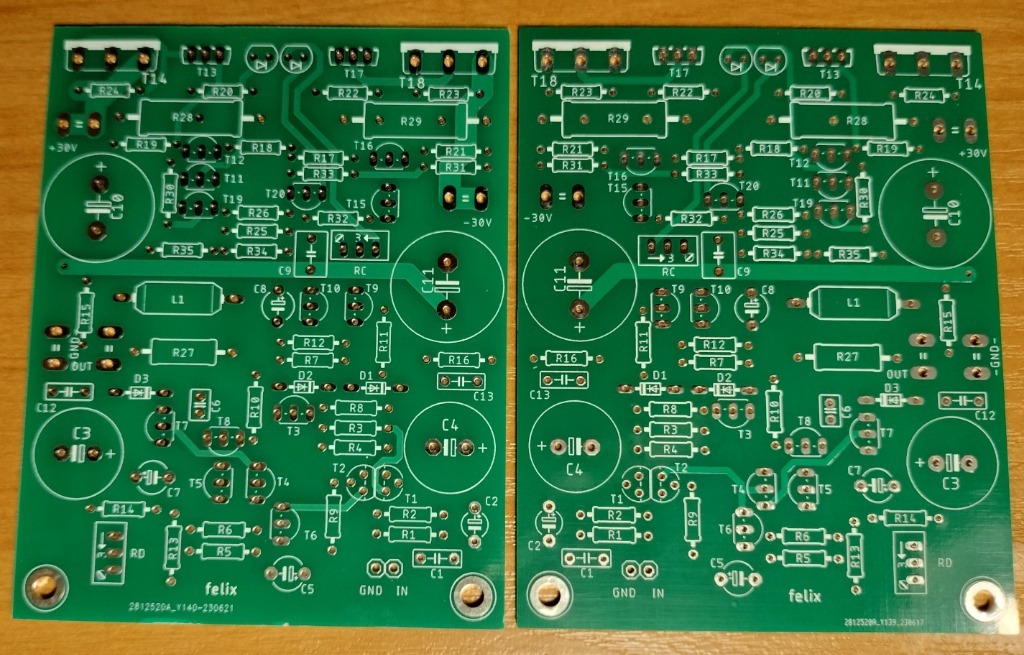

7 - PCB 40W wg Klapczyńskiej, 2 sztuki: lewa i prawa. PCB dwustronne, nie potrzeba zworek.
Komplet 2 płytek, w lustrzanym odbiciu.
8 - PCB - moduł zabezpieczen do wzmacniacza mocy.
1. włączanie wzmacniacza - "stand by"
2. opóźnione włączenie kolumn i słuchawek
3. wyłączenie kolumn - wyjście do słuchwek
4. zabezpieczenie kolumn przed napieciem stałym
5. monitoring temperatury - sterowanie wentylatorem.
