OpenDeck to platforma open-source do tworzenia niestandardowych kontrolerów MIDI kompatybilnych z dowolnym oprogramowaniem i sprzętem MIDI na dowolnym systemie operacyjnym. Dzięki korzystaniu z OpenDeck budowanie kontrolerów MIDI jest prostsze niż kiedykolwiek. Zamiast tracić czas na wybór odpowiedniej elektroniki, pisanie kodu i rozwiązywanie wielu niepotrzebnych problemów, po prostu podłącz komponenty kontrolera MIDI do płyty OpenDeck i gotowe. Dodatkową konfigurację płyty można wykonać online - nie jest konieczna instalacja dodatkowego oprogramowania!

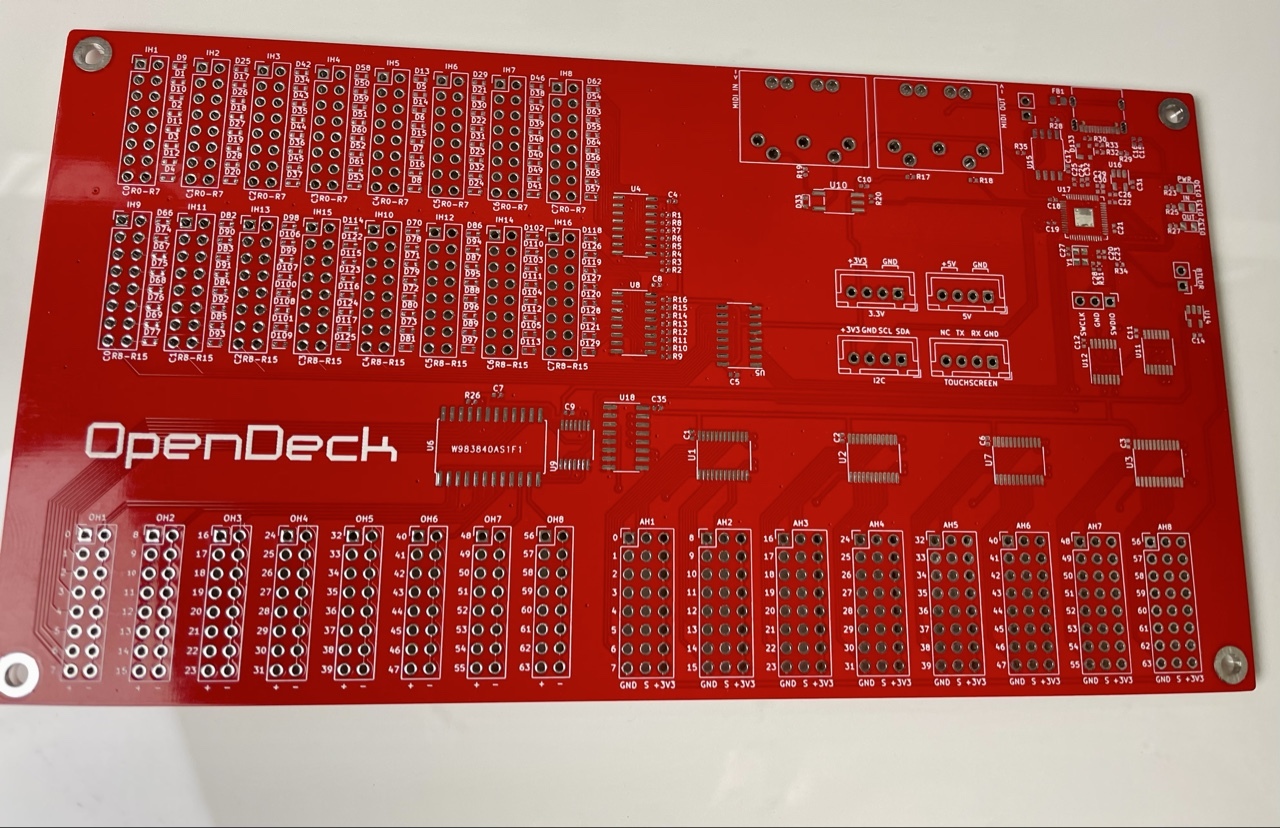

Ta płyta używa Raspberry Pi RP2040 MCU. Nagłówki pinów nie są dostarczane z płytką! W tym ogłoszeniu jest oferowana tylko płytka PCB !

Główne cechy

• Zgodny USB MIDI

• Łatwa konfiguracja za pomocą interfejsu internetowego

• Obszerna dokumentacja użytkownika w GitHub

• Nie są potrzebne sterowniki ani dodatkowe oprogramowanie

• Kompatybilny ze każdym oprogramowaniem i sprzętem MIDI

• Działa na Windows, Mac, Linux, iOS i Android

• Konwersja DIN MIDI na USB i odwrotnie

• Obsługa 10 ustawień wstępnych

• Aktualizacja oprogramowania układowego za pośrednictwem interfejsu internetowego

OpenDeck obsługuje wysyłanie zarówno 7-bitowych, jak i 14-bitowych niezarejestrowanych numerów (NRPN), komunikaty na przyciskach, różne tryby kodowania dla enkoderów , sterowanie LED za pomocą MIDI In, konfigurowalne kanały MIDI itp. Pełną listę obsługiwanych funkcji można znaleźć w GitHub.

Obsługiwane komponenty

• Przyciski

• Enkodery

• Potencjometry

• FSR

• Diody LED w jednym kolorze i RGB

• Wyświetlacze oparte na kontrolerze SSD1306

• Ekrany dotykowe Nextion i Stone HMI

Specyfikacja płyty

• USB MIDI - USB C

• Dostępne opcjonalnie złącza DIN MIDI

• 128 wejść cyfrowych dla przycisków/64 wejść dla enkoderów

• 64 wyjścia dla jednokolorowych diod LED/16 diod RGB

• 64 wejścia dla potencjometrów analogowych lub FSR (konfigurowalne jako wejścia cyfrowe dla przycisków)

• Złącze do małych wyświetlaczy OLED opartych na kontrolerze SSD1306

• Złącze do ekranów dotykowych
