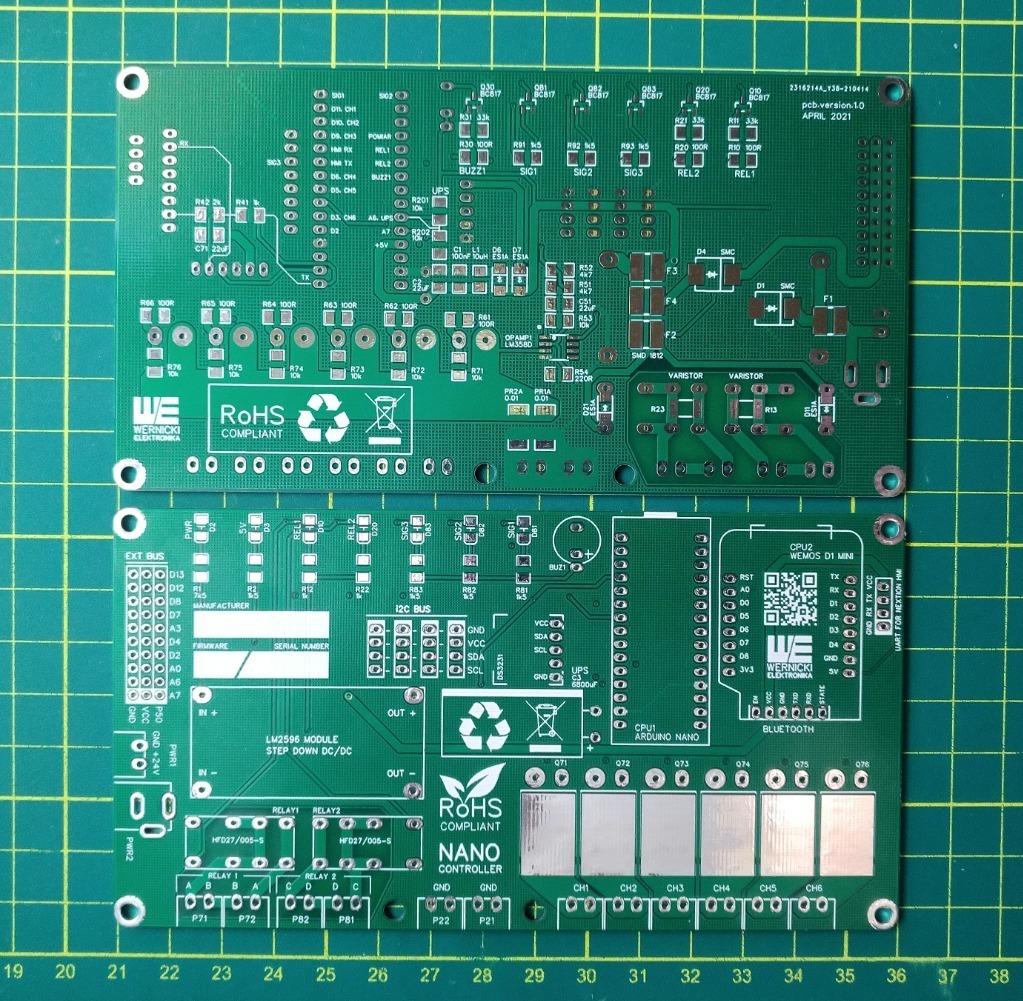

Oferowana na aukcji jest płytka drukowana widoczna na głównym zdjęciu. Płytka drukowana jest czterowarstwowa z metalizacją, bez elementów. Zawiera miejsce na port dla HMI Nextion.
Na płytce można zamontować:
- modułu mikrokontrolera Arduino Nano. Pasuje również Arduino Every (ABX00028)
- moduł Wemos D1 mini jako komunikacja WiFi zamiast bluetooth
- moduł bluetooth HC-06(w zamian za Wemos D1 mini)
- 6 mosfetów, które są podłączone na pinach z PWM
- dwa przekaźniki
- moduł zegara czasu RTC DS3231 z pomiarem temperatury
- przetwornica zasilająca LM2596
- elementy obwodu pomiaru prądu
Można zamontować kondensator jako UPS, dzięki czemu można wykryć zanik zasilania i zapisać ważne dane w pamięci EEPROM.
Dokumentację znajdziesz w dziale [Dokumentacja] na stronie internetowej https://wernicki.eu/
Opis płytki znajdziesz na stronie
https://wernicki.eu/sterownik-nano-z-wifi-bluetooth/1060/
Płytka udostępnia dużą ilość sygnałów na złączach wraz zasilaniem 5V.
Moduł posiada również 4 porty i2C do podłączenia zewnętrznych urządzeń np. ekran, czujniki, oraz kolejne płytki.
