1. Opis urządzenia
ESP Grabber to kompaktowe narzędzie stworzone z myślą o analizie, odczycie i powtarzaniu sygnałów radiowych w popularnych pasmach:
315 MHz
433 MHz
868 MHz
915 MHz
Urządzenie zostało zaprojektowane z wykorzystaniem mikrokontrolera ESP32 i oprogramowania RF typu open-source. Posiada wbudowany wyświetlacz OLED oraz cztery przyciski nawigacyjne (UP, DOWN, OK, BACK), które umożliwiają wygodne poruszanie się po menu.
2. Specyfikacja techniczna
Element Opis
Mikrokontroler ESP32
Ekran OLED 0.96” I2C
Przyciski. 4 (UP, DOWN, OK, BACK)
Zasilanie USB (5V)
Obsługiwane pasma 315 / 433 / 868 / 915 MHz
Obsługiwane modulacje Princeton, RcSwitch, Came, Holtek, Nice, StarLine, KeeLoq
3. Zawartość zestawu

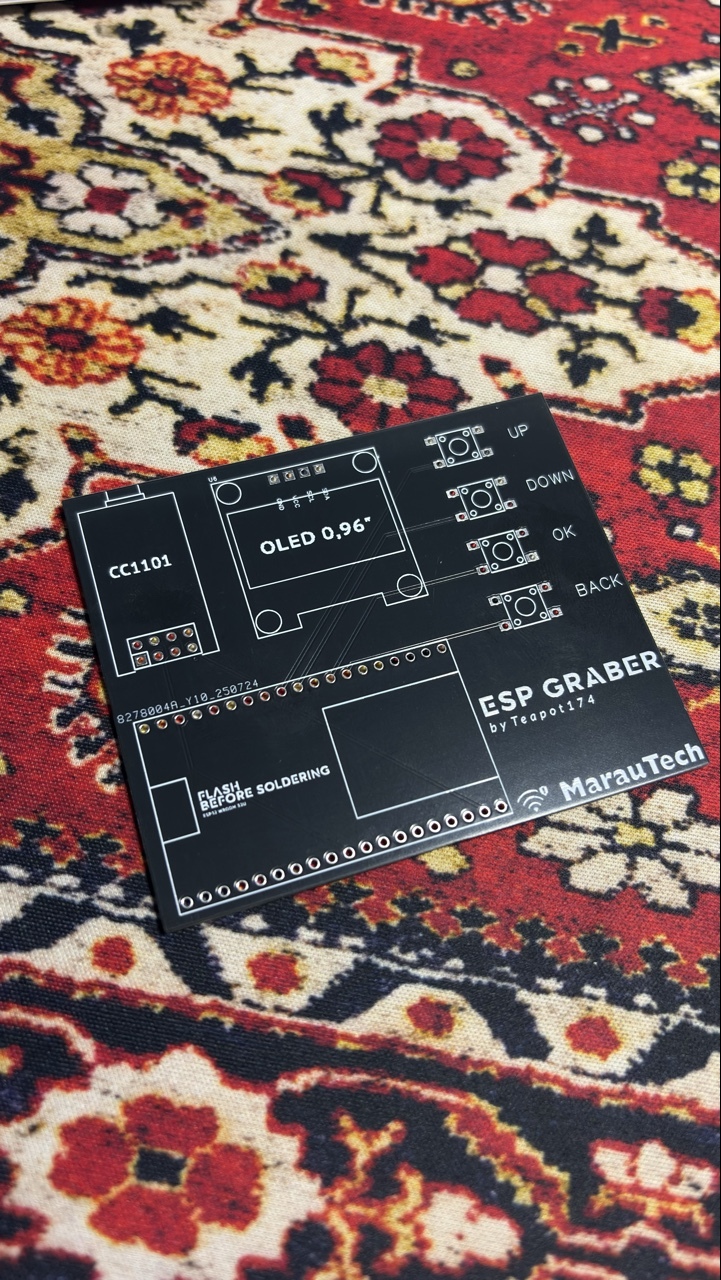

PCB ESP Grabber (bez modułów)
Kabel USB-C
5. Pierwsze uruchomienie
1. Włóż moduł ESP32, CC1101, wyświetlacz OLED i przylutuj przyciski do dedykowanego gniazda na płytce
2. Podłącz urządzenie do komputera lub powerbanku przez USB-C.
3. Po włączeniu urządzenia pojawi się menu główne na ekranie OLED.
4. Użyj przycisków, aby poruszać się po opcjach menu
6. Menu główne – dostępne funkcje
Funkcja Opis
🛁 SUB GHz - R (Receive) Tryb nasłuchu i dekodowania sygnałów RF. Wybierz jedno z czterech pasm (315 / 433 / 868 / 915 MHz), a urządzenie przeskanuje wybrane pasmo i wyświetli znalezione transmisje (częstotliwość + typ modulacji). <br>Przytrzymanie przycisku OK zapisuje wykryty sygnał do pamięci urządzenia.
🛄 SUB GHz - T (Transmit) Umożliwia odtworzenie (nadawanie) wcześniej zapisanych sygnałów z pamięci SUB GHz - R.
📊 Analyser Tryb analizatora częstotliwości — wykrywa i wyświetla aktualnie obecne transmisje radiowe w zakresie sub-GHz (bez zapisu).
❌ Jammer Tryb zakłócania – umożliwia wybranie jednego z pasm (315 / 433 / 868 / 915 MHz), a następnie generuje sygnał zakłócający w wybranym zakresie. ⚠️ Uwaga: nielegalne w większości krajów, do użytku wyłącznie testowego!
7. Flashowanie oprogramowania
Jeśli zakupiłeś wersję bez wlutowanych modułów, musisz samodzielnie wgrać firmware.(Wygraj firmware na esp32 przed wlutowaniem modułu
➡️ Wejdź na stronę:
https://marautech.github.io/ESP-GRABBER-FLASHER/
1. Użyj przeglądarki Google Chrome.
2. Podłącz ESP32 przez USB.
3. Wybierz odpowiedni port i kliknij „Flash”.
4. Poczekaj na zakończenie procesu
