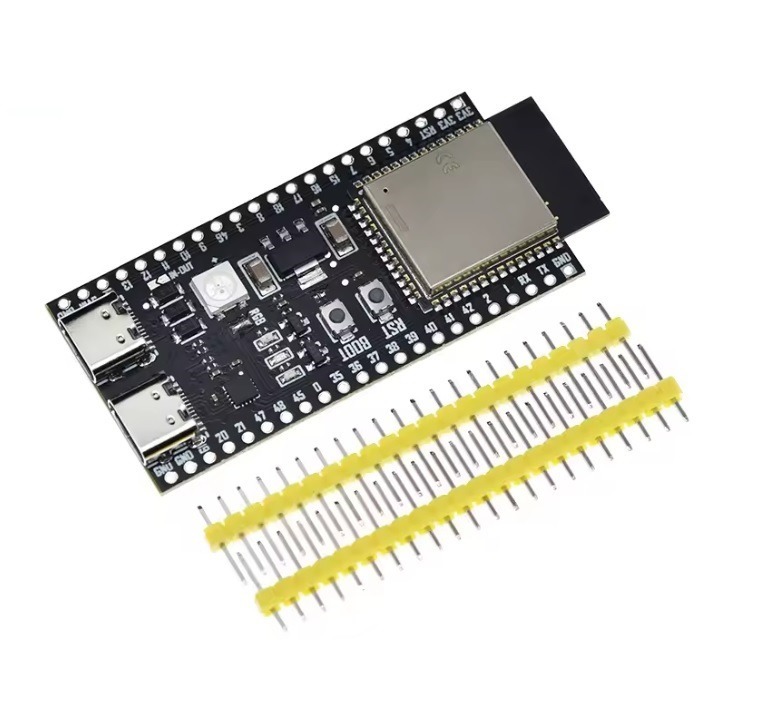

Płyta prototypowa ESP32-S3 Dual Type-C Wi-Fi Bluetooth 5.0
Model: YD-ESP32-S3
Płyta prototypowa YD-ESP32-S3 wykorzystuje oryginalny układ ESP32-S3-WROOM-1-N16R8, który zapewnia stabilne i doskonałe wrażenia użytkownika.
ESP32-S3
Stworzony na rynek Alool.
Wi-Fi 2,4 GHz i Bluetooth 5 (LE) na
Wysokiej mocy obliczeniowej AI i bezpiecznego
mechanizmu szyfrowania
MODUŁ ESP32-S3-WROOM-1
Wbudowana pamięć SRAM: 512 KB
Wbudowana pamięć ROM: 384 KB
Zewnętrzna pamięć PSRAM: 8 MB
Zewnętrzna pamięć FLASH: 16 MB
ESP32-S3 to energooszczędny mikrokontroler typu system-on-chip (SoC), który integruje dwumodową komunikację bezprzewodową Wi-Fi 2,4 GHz i Bluetooth Low Energy (Bluetooth LE).
ESP32-S3 posiada kompletny podsystem Wi-Fi i Bluetooth Low Energy o wiodącej w branży wydajności w zakresie niskiego poboru mocy i transmisji radiowej. Obsługuje wiele trybów pracy przy niskim poborze mocy i może spełnić wymagania dotyczące poboru mocy w różnych scenariuszach zastosowań. Układ ESP32-S3 oferuje bogactwo interfejsów peryferyjnych i posiada szereg unikalnych mechanizmów zabezpieczeń sprzętowych. Dzięki zaawansowanym mechanizmom bezpieczeństwa układ spełnia rygorystyczne wymagania bezpieczeństwa.
Core
Xtensa dual-core 32-bit LX7 CPU, frequency up to 240MHz
Memories
384 KB of ROM
512 KB of SRAM
16 KB of RTCSRAM
8 MB of PSRAM
Working voltage: 3V to 3.6V
Up to 45 GPIOS
2*12-bit ADC(up to 20 channels)
Communication Interfaces
2 12C interfaces
2 12s interface
4 SPI interfaces.
3 UART interfaces
1 USB OTG interface.
Security
4096 bit OTP
AES, SHA,RSA, ECC, RNG
Secure Boot, Flash Encryption, Digital signature, HMAC module
Extended temperature range: -40°C to +65°C
4 x virtual Wi-Fi ports
Bluetooth Low Energy (Bluetooth E LE Bluetooth 5 Bluetoothniesh
High Power Mode (18 dBm)
Rates support 125 Kbps, 500Kbps. 1 Mbps, 2 Mbps
CPU AND STORAGE
Xtensa 32-bit LX7 dual-core processor, clocked at up to 240MHz
CoreMark Score
Single core, clocked at 240 MHZ: 613. 86 CoreMark: 2.56
SPI, Dual SPI, Quad SPI, octal SPI OPI, OPI interface external multiple
ADVANCED PERIPHERAL INTERFACES AND SENSORS
45 x GPIO ports
Digital interface
-4 x SPI
-1 x LCD interface (8-bit to 16-bit parallel RGB, 18080, MOT06800), support mutual conversion between RGB565, YUV422, YUV420, YUV411
-1x DVP 8-bit-16-bit camera interface
-3 x UART
-2x120
-2x125
- 1x RMT (TX/RX)
-1 x Pulse counter
-LED PWM controller, up to 8 channels
1x Full Speed USB OTG
1x USB Serial/JTAG control
-2x MCPWM
- 1x SDIO host interface with 2 card slots
General purpose DMA controller (GDMA for short), 5 receive channels and 5 transmit channels
