Polska Turbina Wiatrowa

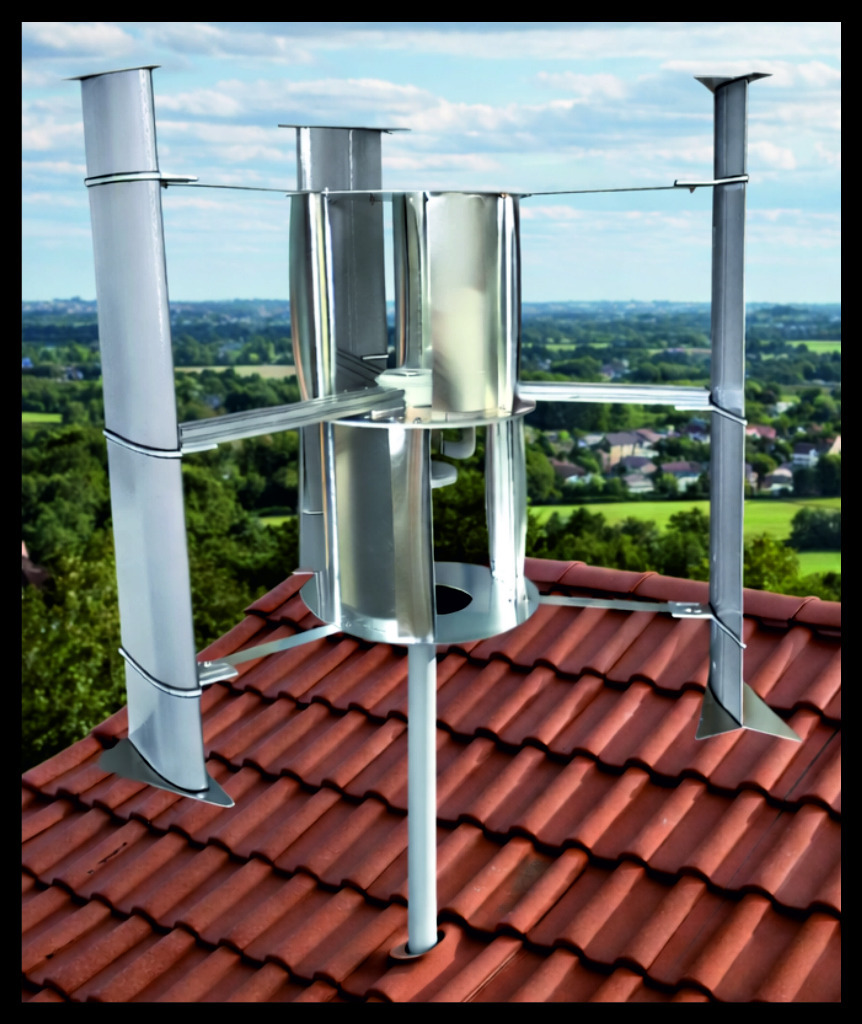

Turbina o pionowej osi obrotu - połączenie H-Darrieus (siła nośna/lift force - profile lotnicze) oraz turbiny oporowej/drag force C-rotor (najwyższa sprawność spośród oporowych turbin wiatrowych).

Wysokość: 120cm

Średnica: 125cm

Waga: około 30kg

Moc teoretyczna (przy 11m/s) - 356W (przy pesymistycznej sprawności 30% - czyli Cp=0,3),

jednak od tej wartości należy odjąć wszystkie straty w wyniku turblencji, oporów toczenia, zaskoków prądnicy.

Moc jaką udało mi się uzyskać dotychczas - 120W (przy porywach 11m/s), stąd moja praca nad sterownikiem który jest drugą połową sukcesu.

Startuje od 3,5m/s - nie znaczy to jednak, że uda się z niej coś uzyskać.

Do budowy użyłem głównie aluminium (8mm,3mm,1mm) oraz technik CNC do ich obróbki.

Śmigi pokryte 5-cioma warstwami żywicy epoksydowej odpornej na UV.

Śruby, podkładki, nakrętki - wszystko ze stali nierdzewnej.

Kierowałem się maksymalizacją żywotności.

Konstrukcja rozbieralna, w razie jakichkolwiek uszkodzeń można niewielkim kosztem wymieniać elementy.

Tarcza hamulcowa, zacisk hamulcowy, obejma mocująca zacisk do rury - elementy dostępne w sklepach.

Ramię profilu lotniczego, to profil konstrukcyjny 3060 - daje możliwość wprowadzania ewentualnych modyfikacji,

pozostawiłem również kilka wolnych otwórów/fasolek montażowych.

W zestawie:

- Turbina do częściowego montażu (w przypadku wysyłki) - trzeba osadzić ramiona i skrzydła - opracowałem czytelną instrukcję

- flansza montażowa z blachy stalowej 15mm do wspawania na rurę Fi90mm, mogę oczywiście przygotwać na inną średnicę

lub dostarczyć plik dxf do cięcia laserowego - kompatybilny z 2-gą "połówką" zamontowaną do turbiny.

- Rura z zespawaną flanszą montażową. Skręcona i osadzona z prądnicą w rotorze wewnętrznym.

- Turbina wyposażona w hamulec tarczowy z zaciskiem rowerowym (sterowanie linką- brak linki w zestawie).

- Brak sterownika. Wyjście z prądnicy 3-fazowe AC. Przy 200obr/min prądnica osiąga 53,5V

Wysyłka w dwóch paczkach: 50x50x83cm oraz 45x45x130cm (koszt wysyłki 120zł)

Jedno ze zdjęć przedstawia prototyp sterownika (kolejna już ewolucja, na podstawie wielu wcześniejszych doświadczeń) z możliwością ładowania domowego magazynu energii 24-90V (napięcie płynnie regulowane), np.: LiFePO4.

Teoretycznie jest także możliwość podłączenia mikrofalownika PV.

Sterownik wyposażony jest w siłownik liniowy do hamulca tarczowego oraz pokrętło do ręcznego zaciągania zacisku.

Mózgiem systemu jest mikrokontroler Arduino NANO.

Nie zużywa prądu (zupełne ZERO) w trybie oczekiwania.

Obudowa przeznaczona do użytku zewnętrznego.

Osobom które zdecydują się zakupić turbinę wiatrową zaoferuję sterownik w cenie jego materiałów - około 650zł

Jak tylko pogoda pozwoli, wykonam testy i podzielę się doświadczeniami na YT oraz tik-tok (szukaj kanału: GREENWATTS)
