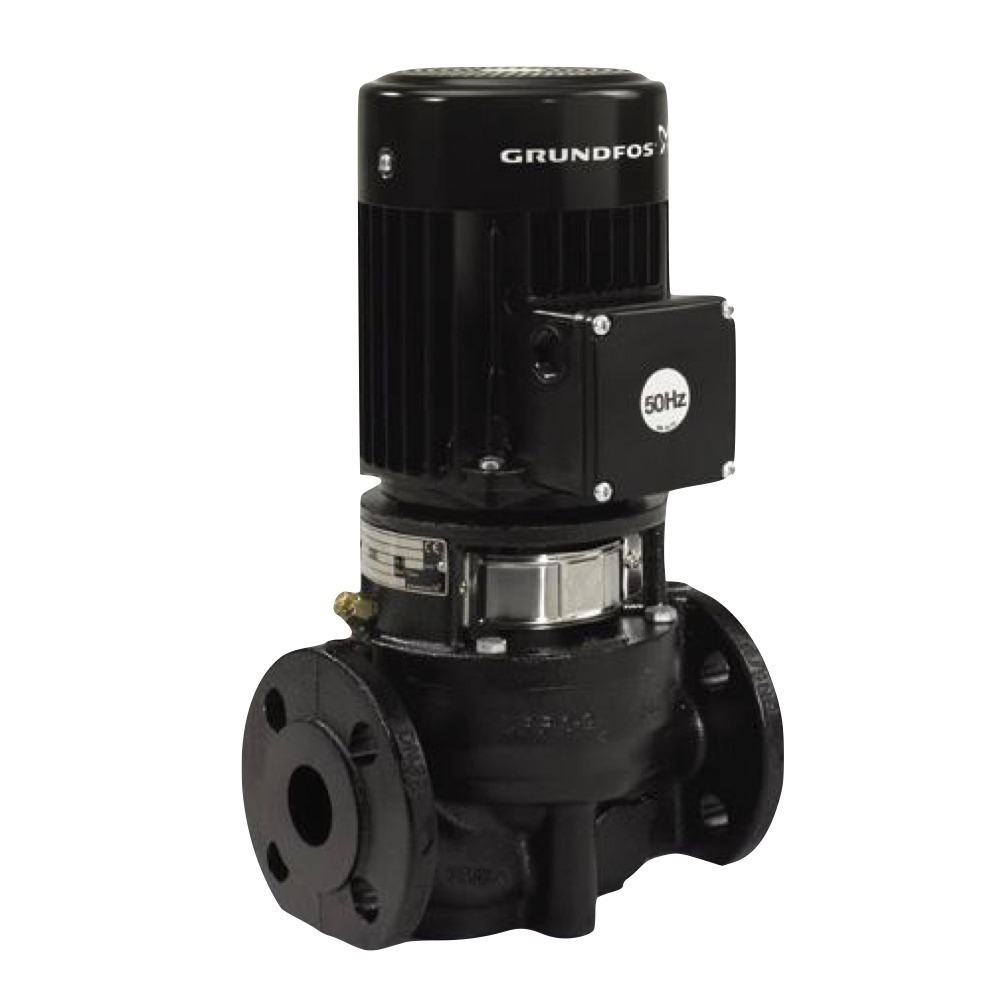

Jednostopniowa, spiralna pompa z krótkim sprzęgłem i króćcem ssawnym i tłocznym, o identycznej średnicy, w jednej osi (in-line).

Pompy mają konstrukcję umożliwiającą demontaż od góry (typu "top-pull-out"), tj. głowica napędowa (silnik, głowica pompy i wirnik) może być wyjmowana w celu konserwacji lub serwisowania, gdy korpus pompy pozostaje przyłączony do rurociągów.

Pompa jest wyposażona w nieodciążone uszczelnienie z mieszkiem gumowym. Uszczelnienie wału to jest zgodne z DIN EN 12756.

Przyłączenie rurociągów odbywa się poprzez kołnierze PN 6/10 wg DIN (EN 1092-2 i ISO 7005-2). Pompa jest wyposażona w asynchroniczny silnik elektryczny chłodzony wentylatorem.

Nadaje się do
Klimatyzacja w zastosowaniach komercyjnych
Jednostopniowe pompy in-line

TECHNICZNE:
Prędkość pompy, na której oparte są dane pompy: 2770 obr/min
Przepływ znamionowy: 9.7 m³/h
Wysokość podnoszenia: 4.6 m
Rzeczywista średnica wirnika: 70 mm
Kod uszczelnienia wału: BUBE
Tolerancja krzywej: ISO9906:2012 3B

MATERIAŁY:
Korpus pompy: Żeliwo szare
Obudowa pompy: EN-JL1040
Korpus pompy: A48-40 B
Wirnik: Stainless steel
1.4301
304

INSTALACJA:
Maksymalna temperatura otoczenia: 40 °C
Maksymalne ciśnienie pracy: 10 bar
Rodzaj przyłącza: DIN
Rozmiar połączenia: DN 40
Ciśnienie znamionowe do podłączenia: PN 6/10
Długość montażowa: 250 mm

DANE ELEKTRYCZNE:
Typ silnika: 71A
Nominalna moc silnika - P2: 0.25 kW
Częstotliwość podstawowa: 50 Hz
Napięcie nominalne: 3 x 220-255D/380-440Y V
Prąd znamionowy: 1.12/0.65 A
Prąd uruchomienia: 570-620 %
Cos fi -współczynnik mocy: 0.83-0.71
Prędkość nominalna: 2840-2880 obr/min
Wydajność: 73%
Klasa efektywności IE: IE3
Sprawność silnika przy pełnym obciążeniu: 77.5-77.2 %
Sprawność silnika przy obciążeniu 3/4: 76.8-74.5 %
Sprawność silnika przy obciążeniu 1/2: 72.7-68.4 %
Liczba biegunów: 2
Rodzaj ochrony (IEC 34-5): 55 Dust/Jetting
Klasa izolacji (IEC 85): F
Nr silnika: 85105501
