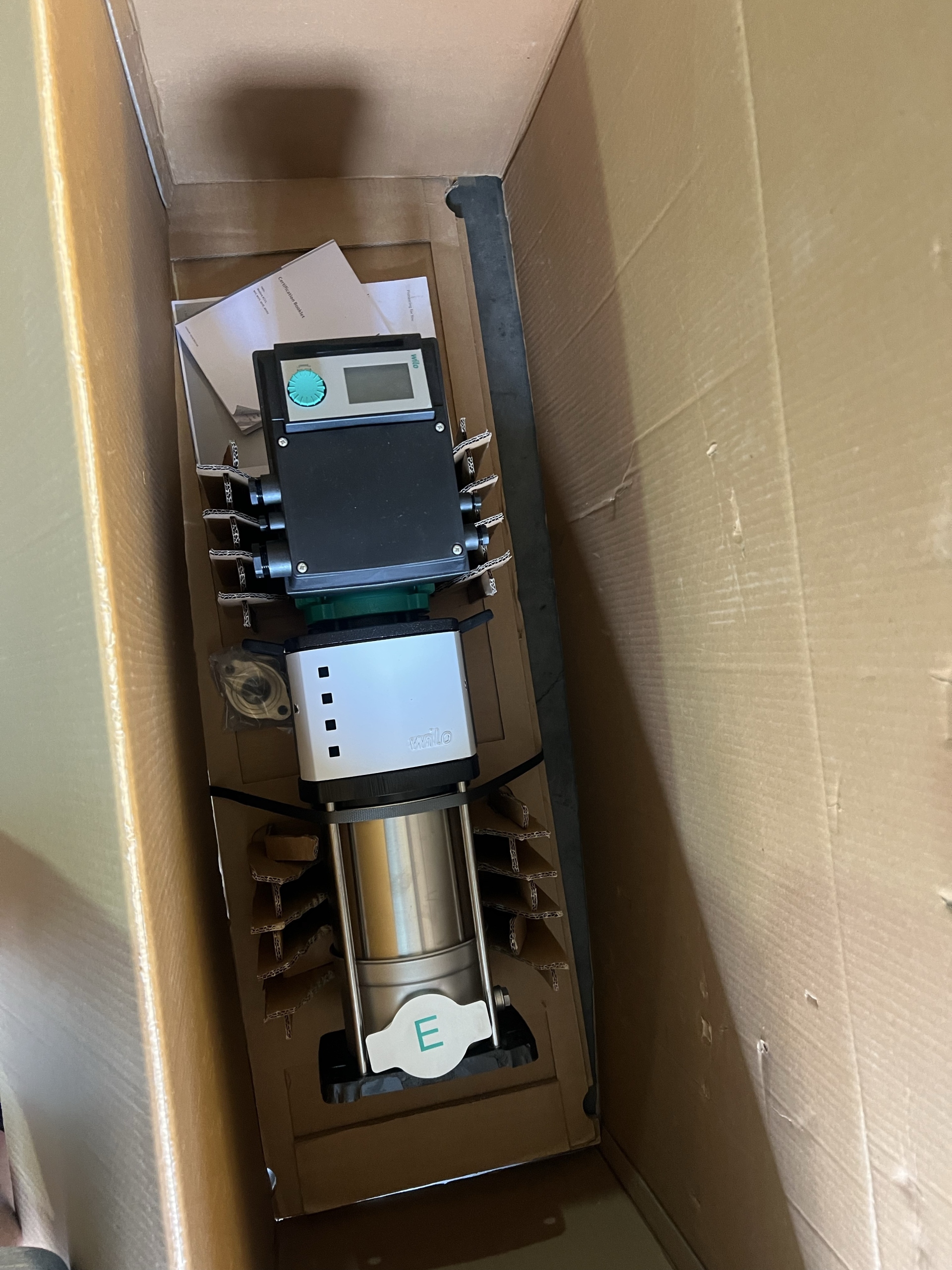

Helix VE 405-1/16/E/KS

Numer artykułu : 4164473

Dane techniczne

• Specyfikacja

• Charakterystyki

• Wymiary i rysunki wymiarowe

• Schemat zacisków

• Informacje dot. zamawiania

Dane hydrauliczneWskaźnik minimalnej energochłonności (MEI) ≥0,7Maks. ciśnienie na dopływie <em>p inl</em>10 barMaks. ciśnienie robocze <em>PN</em>16 barPrzyłącze ciśnieniowe G 1Min. temperatura przetłaczanej cieczy <em>T</em>min-30 °CMaks. temperatura przetłaczanej cieczy <em>T</em>max120 °CTemperatura otoczenia min. <em>T</em>min-15 °CMaks. temperatura otoczenia <em>T</em>max50 °C

Dane silnikaPrzyłącze sieciowe 3~400 V, 50 HzTolerancja napięcia 400/50:+/-10%, 380/60:+/-10%, 460/60:+/-10%Znamionowa moc silnika <em>P</em>21,1 kWKlasa sprawności energetycznej silnika IE4Prąd znamionowy <em>I</em>N2,6 AZnamionowa prędkość obrotowa <em>n</em>3500 1/minPobór mocy <em>P</em>1 max1420 WRodzaj załączania Łagodny rozruch (SS)Prędkość obrotowa min. <em>n</em>min1010 1/minPrędkość obrotowa maks. <em>n</em>max3490 1/minSprawność silnika ηm 50 % <em>η</em>M <em>50%</em>83,3 %Sprawność silnika ηm 75 % <em>η</em>M <em>75%</em>85,2 %Sprawność silnika ηm 100 % <em>η</em>M <em>100%</em>85,5 %Klasa izolacji FStopień ochrony silnika IP55

MateriałyWkład Kasetowe uszczelnienie mechaniczneKorpus pompy Stal nierdzewnaWirnik Stal nierdzewnaWał Stal nierdzewnaUszczelnienie mechaniczne BQ1EGGMateriał uszczelnienia EPDMMateriał komora stopniowa Stal nierdzewna

Wymiary montażowePrzyłącze po stronie ssawnej <em>DNs</em>G 1Przyłącze po stronie tłocznej <em>DNd</em>G
